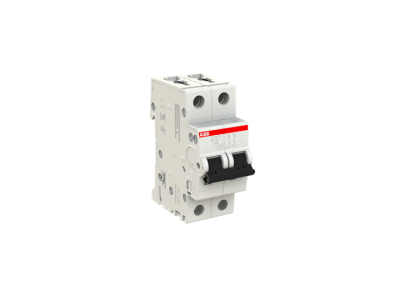

Wyłącznik nadprądowy 2P B 13A 10kA, S202M-B13 | 2CDS272001R0135 ABB

Alternatywny kod produktu: 2CDS272001R0135

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy B 13A (symbol 2CDS272001R0135) to wysokiej jakości zabezpieczenie obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka B zapewnia szybkie wyłączanie przy zwarciach, chroniąc instalację przed uszkodzeniami. Mechanizmy wyzwalania termicznego (przeciążenie) i elektromechanicznego (zwarcie) gwarantują skuteczną ochronę. Stopień zwarciowy 10kA przy napięciu 230/400V AC czyni go odpowiednim do szerokiego zakresu zastosowań.

• 2-biegunowa konstrukcja: Zapewnia ochronę zarówno dla przewodu fazowego, jak i neutralnego, co zwiększa bezpieczeństwo instalacji.
• Charakterystyka B: Szybkie reagowanie na zwarcia (3-5-krotność prądu znamionowego), co minimalizuje ryzyko uszkodzeń urządzeń i instalacji.
• Stopień zwarciowy 10kA: Odporność na zwarcia o maksymalnej wartości 10 000 A – gwarancja niezawodności w instalacjach o wysokim obciążeniu.
• Mechanizm wyzwalania termicznego i elektromechanicznego: Podwójna ochrona przed przeciążeniem i zwarciem, zwiększająca trwałość i bezpieczeństwo eksploatacji.
• Montaż na szynie DIN: Prosty i szybki montaż w rozdzielnicach – kompatybilny z systemami modułowymi.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 2-biegunowy B 13A przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona obwodów gniazd wtykowych, oświetlenia i małych urządzeń w instalacjach domowych.
• Zabezpieczenie obwodów w budynkach biurowych i handlowych, gdzie wymagana jest wysoka niezawodność.
• Stosowanie w rozdzielnicach przemysłowych do ochrony maszyn i urządzeń o umiarkowanym poborze mocy.
• Współpraca z układami sterowania i automatyki – szczególnie w instalacjach z charakterystyką B.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem przepływu prądu (od góry do dołu). Zaleca się stosowanie odpowiednich przewodów o przekroju dostosowanym do obciążenia (1,5-2,5 mm² dla prądu 13A). Po montażu przeprowadzić testy działania, symulując zwarcia i przeciążenia zgodnie z normami. Regularna konserwacja polega na sprawdzaniu stanu styków i mechanizmu wyzwalającego.

FAQ

• Jakie jest zastosowanie charakterystyki B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia w zakresie 3-5-krotności prądu znamionowego. Jest przeznaczona do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń o niskim prądzie rozruchowym.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, dzięki 2-biegunowej konstrukcji, wyłącznik chroni zarówno przewód fazowy, jak i neutralny w instalacjach jednofazowych. Do ochrony instalacji trójfazowych zalecane są wyłączniki 3- lub 4-biegunowe.
• Jakie jest maksymalne napięcie robocze wyłącznika? Maksymalne napięcie robocze wynosi 230/400V AC, co umożliwia stosowanie w standardowych instalacjach niskiego napięcia.
