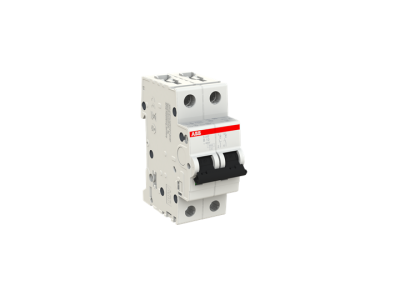

Wyłącznik nadprądowy 2P B 10A 6kA, S202-B10 | 2CDS252001R0105 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202-B10 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie posiada dwubiegunową konstrukcję (2P), co pozwala na jednoczesne monitorowanie i zabezpieczanie dwóch torów prądowych, co jest kluczowe w systemach wymagających pełnej izolacji obwodu. Prąd znamionowy wynoszący 10A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat idealnie reaguje na niskie wartości prądów przeciążeniowych, chroniąc czułe odbiorniki oraz przewody o mniejszych przekrojach. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA (zgodnie z normą IEC/EN 60898-1) gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii, minimalizując ryzyko uszkodzenia infrastruktury i pożaru.

• Niezawodność ABB: Produkt renomowanego lidera technologii energetycznych, gwarantujący powtarzalność parametrów.
• Charakterystyka B: Przeznaczona do precyzyjnej ochrony obwodów o niskich prądach rozruchowych.
• Podwójne zaciski windowe: Umożliwiają jednoczesne i bezpieczne podłączenie szyn grzebieniowych oraz przewodów zasilających.
• Wskaźnik położenia styków: Zintegrowane okienko inspekcyjne wyraźnie sygnalizuje stan pracy urządzenia (kolor czerwony/zielony), co ułatwia diagnostykę.

Zgodność z Normami

Model S202-B10 został zaprojektowany i rygorystycznie przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60898-1, co klasyfikuje go jako profesjonalny element instalacji niskiego napięcia. Aparatura ABB posiada liczne certyfikaty jakościowe, co potwierdza jej przydatność do pracy w wymagających warunkach eksploatacyjnych przy zachowaniu pełnej stabilności termicznej i magnetycznej.

Zastosowanie

Wyłącznik o charakterystyce B i prądzie znamionowym 10A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w prefabrykacji szaf sterowniczych. Jest dedykowany przede wszystkim do ochrony obwodów oświetleniowych, gniazd wtykowych ogólnego przeznaczenia oraz urządzeń elektronicznych, które nie generują dużych udarów prądowych podczas startu. Dzięki dwubiegunowej budowie, aparat ten jest niezastąpiony w układach, gdzie konieczne jest jednoczesne rozłączanie przewodu fazowego i neutralnego, co znacząco podnosi standard bezpieczeństwa podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż wyłącznika S202-B10 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej DIN (TH35) za pomocą wytrzymałych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków, który powinien wynosić około 2.8 Nm, aby zapewnić trwały styk elektryczny i zapobiec zjawisku luzowania się połączeń pod wpływem drgań. Zaciski pozwalają na montaż przewodów o przekroju do 35 mm², co daje dużą elastyczność przy projektowaniu rozdzielnicy.

FAQ

• Czy wyłącznik 2P zajmuje dwa moduły w rozdzielnicy? Tak, standardowa szerokość tego aparatu to dwa moduły (35 mm), co wynika z obecności dwóch niezależnych torów prądowych w jednej obudowie.
• Kiedy stosować charakterystykę B zamiast C? Charakterystykę B stosujemy w obwodach z odbiornikami rezystancyjnymi (np. grzejniki, oświetlenie), gdzie nie występują duże prądy rozruchowe, aby zapewnić szybszą reakcję zabezpieczenia w razie awarii.

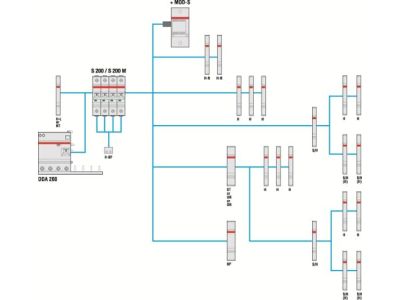

• Czy aparat S202-B10 współpracuje z akcesoriami dodatkowymi? Tak, seria S200 jest w pełni kompatybilna z szeroką gamą akcesoriów ABB, takich jak styki pomocnicze, wyzwalacze wzrostowe oraz napędy silnikowe.
