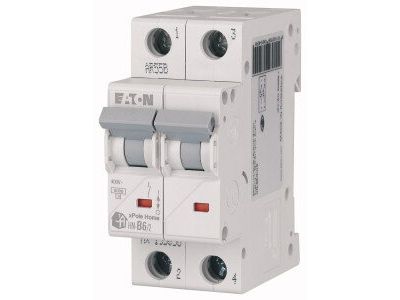

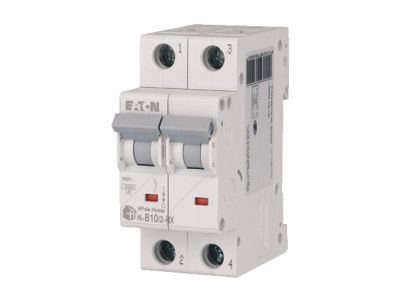

Wyłącznik nadprądowy 2P B 10A 6kA AC, HN-B10/2 | 194859 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii HN, model HN-B10/2 o numerze katalogowym 194859, to zaawansowany komponent elektroinstalacyjny zaprojektowany do skutecznej ochrony obwodów przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zwiększając poziom bezpieczeństwa w instalacjach jednofazowych z rozłączalnym przewodem neutralnym lub w specyficznych układach sterowania. Prąd znamionowy wynoszący 10A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat ten reaguje bezzwłocznie przy niskich krotnościach prądu znamionowego (3-5x In), co jest kluczowe dla ochrony odbiorników o niskim prądzie rozruchowym.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi 6 kA zgodnie z normą IEC/EN 60898-1, co gwarantuje bezpieczne przerwanie prądu zwarciowego w typowych warunkach budownictwa mieszkaniowego i komercyjnego.
• Charakterystyka B: Przeznaczona do ochrony przewodów i odbiorników w obwodach oświetleniowych oraz gniazd wtykowych, gdzie nie występują duże udary prądowe przy załączaniu.
• Konstrukcja 2-biegunowa: Zapewnia pełną izolację chronionego obwodu, co jest istotne podczas prac serwisowych i diagnostycznych.
• Seria HN: Uznana linia osprzętu modułowego marki EATON, cechująca się wysoką trwałością mechaniczną oraz precyzją działania mechanizmu stykowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektrotechnicznych. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do użytku domowego i podobnych instalacji. Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zachowa deklarowane parametry czasowo-prądowe w całym okresie eksploatacji, zapewniając selektywność i koordynację zabezpieczeń w rozdzielnicy.

Zastosowanie

Wyłącznik nadprądowy HN-B10/2 znajduje szerokie zastosowanie w różnych sektorach gospodarki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia, gdzie wymagana jest szybka reakcja na przeciążenia.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie niezawodność zasilania jest priorytetem.
• Przemysł: Wykorzystywany w układach sterowania i automatyki jako zabezpieczenie pomocnicze dla komponentów o niskim poborze mocy, takich jak sterowniki PLC czy panele HMI.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TS-35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Przekrój przewodów: Zaciski windowe pozwalają na pewne mocowanie przewodów o różnych przekrojach, jednak należy upewnić się, że izolacja jest zdjęta na odpowiedniej długości.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy elektrycznej.

FAQ

1. Czy wyłącznik HN-B10/2 może być stosowany do silników?
Ze względu na charakterystykę B, wyłącznik ten nie jest zalecany do silników o ciężkim rozruchu, gdzie prąd startowy może spowodować nieuzasadnione zadziałanie zabezpieczenia. W takich przypadkach lepiej sprawdzi się charakterystyka C.

2. Co oznacza zdolność zwarciowa 6kA?
Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji i zagrożenia dla otoczenia.

3. Czy ten model posiada wskaźnik położenia styków?
Tak, seria HN od EATON standardowo wyposażona jest w czytelną sygnalizację stanu pracy, co ułatwia diagnostykę instalacji przez elektryka.
