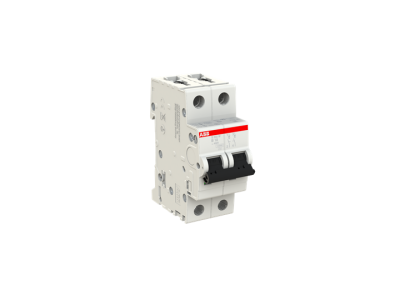

Wyłącznik nadprądowy 2P B 10A 10kA, S202M-B10 | 2CDS272001R0105 ABB

Alternatywny kod produktu: 2CDS272001R0105

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-B10 (symbol 2CDS272001R0105) z charakterystyką B i prądem znamionowym 10A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w opóźniony mechanizm wyzwalający termiczny (ochrona przed przeciążeniem) oraz elektromechaniczny mechanizm wyzwalający zwarciowy (ochrona przed zwarciem) zapewnia kompleksową ochronę obwodów 1-fazowych i 2-fazowych. Charakterystyka B gwarantuje szybkie reagowanie na zwarcia o niewielkiej wartości prądu, co zapobiega uszkodzeniom kabli i urządzeń.

• Charakterystyka B: Szybkie wyłączanie w przypadku zwarć o niewielkiej wartości prądu – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i mniejszych odbiorników.
• Prąd znamionowy 10A: Zapewnia ochronę obwodów o mocy do 2,3 kW (230V) – dobrany do typowych obwodów gniazdowych i oświetleniowych.
• Zdolność wyłączania 10kA: Odporność na zwarcia o wartości do 10 000A – niezawodna ochrona nawet w silnie obciążonych sieciach.
• 2 bieguny (2P): Zapewnia odłączanie zarówno przewodu fazowego, jak i neutralnego – bezpieczne dla personelu podczas prac konserwacyjnych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla wyłączników nadprądowych do instalacji domowych) oraz IEC/EN 60947-2 (dla wyłączników przemysłowych). Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik S202M-B10 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach jedno- i dwufazowych, gdzie wymagana jest szybka reakcja na zwarcia i przeciążenia.

• Ochrona obwodów gniazd wtykowych w instalacjach mieszkalnych i biurowych.
• Zabezpieczanie obwodów oświetleniowych – zapobiega uszkodzeniom przewodów i opraw w przypadku zwarć.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej, gastronomii i przemysłu lekkiego.
• Ochrona obwodów zasilających mniejsze odbiorniki (np. komputery, drukarki, urządzenia AGD).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, na którym będzie montowany wyłącznik. Urządzenie należy zainstalować w rozdzielnicy na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi modułami. Podłączenie przewodów fazowych i neutralnych należy wykonać zgodnie z oznaczeniami na wyłączniku (L1, L2, N). Dokręcenie śrub zaciskowych należy przeprowadzić z odpowiednim momentem, aby zapewnić pewny kontakt elektryczny i uniknąć przegrzewania. Po montażu należy przeprowadzić próbę działania – wyłącznik powinien natychmiast reagować na próbę symulacji zwarcia.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się szybszym reagowaniem na zwarcia o niewielkiej wartości prądu (3-5×In), co sprawia, że jest bardziej odpowiednia do ochrony obwodów oświetleniowych i gniazd wtykowych. Charakterystyka C reaguje wolniej (5-10×In) i stosowana jest do zabezpieczania obwodów z silnikami.
• Czy wyłącznik można stosować w obwodach trójfazowych? Wyłącznik 2-biegunowy przeznaczony jest do obwodów 1- i 2-fazowych. Do ochrony obwodów trójfazowych należy zastosować wyłącznik 3- lub 4-biegunowy.
• Jaki jest zakres temperatur pracy wyłącznika? Dane producenta określają zakres temperatur pracy od -25°C do +55°C, co pozwala na stosowanie w większości instalacji wewnętrznych i zewnętrznych (chronionych przed bezpośrednim działaniem czynników atmosferycznych).
