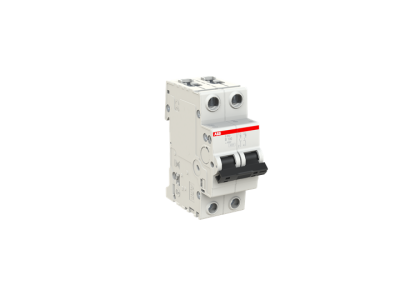

Wyłącznik nadprądowy 2P B 100A 6kA, S202-B100 | 2CDS252001R0825 ABB

Alternatywny kod produktu: 2CDS252001R0825

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy 2P B 100A (symbol 2CDS252001R0825) z charakterystyką B to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczony do ochrony obwodów prądu przemiennego AC 230/400V, zapewnia szybkie odłączenie zasilania w przypadku wzrostu natężenia prądu powyżej dopuszczalnego progu.

• Charakterystyka B (100A): Szybkie reagowanie na zwarcia i przeciążenia – idealny do zabezpieczania obwodów gniazd wtykowych, oświetlenia i małych odbiorników o niskim prądzie rozruchowym.
• Prąd znamionowy 100A: Zapewnia ochronę dla obwodów o maksymalnym prądzie ciągłym do 100A, odpowiedni do zasilania mocnych odbiorników w instalacjach przemysłowych lub budowlanych.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o prądzie do 6000A – gwarancja niezawodności nawet w trudnych warunkach pracy.
• 2-biegunowy (2P): Zapewnia jednoczesne odłączanie fazy i neutralnego przewodu, co zwiększa bezpieczeństwo eksploatacji i ułatwia lokalizację awarii.
• Niezawodna konstrukcja modułowa: Montaż na szynie DIN 35mm, kompaktowe wymiary 2 modułów (36mm) – łatwa integracja z rozdzielnicami elektrycznymi.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej i sterowniczej, w tym PN-EN 60898-1 oraz PN-EN 60947-2. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 2P B 100A znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczanie obwodów oświetleniowych o wysokim poborze mocy.
• Ochrona linii zasilających odbiorniki o prądzie znamionowym do 100A (np. maszyny, piece, układy grzewcze).
• W rozdzielnicach budowlanych i przemysłowych jako główne zabezpieczenie obwodów o średnim i wysokim obciążeniu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac odłącz zasilanie w całej instalacji. Wyłącznik należy zamontować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody doprowadzające należy podłączyć do zacisków zgodnie ze schematem na obudowie (faza i neutralny przewód do odpowiednich biegunów). Dokręcić przewody z zalecanym momentem 2Nm, aby zapewnić pewny styk i uniknąć przegrzewania. Po montażu przeprowadzić próbę działania wyłącznika, symulując zwarcia i przeciążenia.

FAQ

• Czym różni się charakterystyka B od charakterystyki C? Charakterystyka B reaguje szybciej na zwarcia i przeciążenia o niższym prądzie rozruchowym (3-5 razy prąd znamionowy), co czyni ją idealną do zabezpieczania obwodów gniazd wtykowych i oświetlenia. Charakterystyka C jest wolniejsza i przeznaczona do odbiorników o wyższym prądzie rozruchowym (5-10 razy prąd znamionowy), takich jak silniki.
• Jaką rolę pełni 2-biegunowy układ wyłącznika? Odłącza jednocześnie fazę i przewód neutralny, co zwiększa bezpieczeństwo w przypadku uszkodzenia izolacji lub zwarcia doziemnego. Ułatwia także identyfikację obwodu objętego awarią.
• Czy wyłącznik można stosować w instalacjach DC? Nie – jest przeznaczony wyłącznie do prądu przemiennego AC 230/400V. Do instalacji stałoprądowych DC należy stosować specjalistyczne wyłączniki DC.
