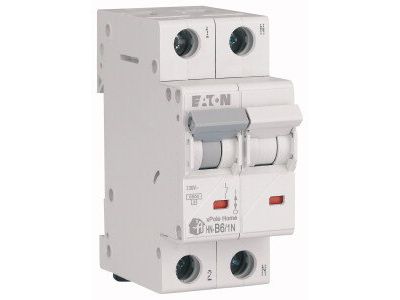

Wyłącznik nadprądowy 2P (1P+N) B 6A 6kA AC, HN-B6/1N | 194838 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Eaton z serii HN, model HN-B6/1N o numerze katalogowym 194838, to fundament bezpieczeństwa nowoczesnych instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6A, co pozwala na precyzyjne zabezpieczenie obwodów o mniejszym obciążeniu, takich jak systemy oświetleniowe czy zaawansowane układy sterowania. Wykorzystanie konfiguracji 2P (1P+N) oznacza, że wyłącznik posiada jeden biegun chroniony oraz dodatkowy tor dla przewodu neutralnego, co zapewnia pełną separację obwodu podczas rozłączania i zwiększa bezpieczeństwo serwisowe. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA (kiloamperów) gwarantuje skuteczne przerwanie przepływu prądu w momencie wystąpienia zwarcia, chroniąc infrastrukturę przed nieodwracalnymi uszkodzeniami termicznymi i mechanicznymi. Charakterystyka wyzwalania typu B została zaprojektowana tak, aby reagować bezzwłocznie przy prądach o wartości od 3 do 5-krotności prądu znamionowego, co jest optymalne dla odbiorników o niskim prądzie rozruchowym.

Zgodność z Normami

Produkt marki Eaton został zaprojektowany w oparciu o najwyższe standardy inżynieryjne, co potwierdza pełna zgodność z normą IEC/EN 60898-1. Norma ta definiuje wymagania dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji, gwarantując ich niezawodność w szerokim zakresie temperatur otoczenia oraz odporność na starzenie materiałów izolacyjnych. Dzięki rygorystycznym testom jakościowym, seria HN zapewnia powtarzalność parametrów elektrycznych, co jest kluczowe dla zachowania selektywności zabezpieczeń w rozdzielnicach głównych i oddziałowych.

Zastosowanie

Wyłącznik HN-B6/1N znajduje wszechstronne zastosowanie w różnych sektorach elektroinstalacyjnych:

• Budownictwo mieszkaniowe: Idealny do ochrony obwodów oświetlenia LED, zasilania rolet zewnętrznych oraz gniazd wtykowych o niskim obciążeniu.
• Obiekty użyteczności publicznej: Zabezpieczanie obwodów sterowniczych w systemach HVAC, systemach alarmowych oraz monitoringu wizyjnym.
• Przemysł: Wykorzystywany jako zabezpieczenie pomocnicze w szafach automatyki, gdzie wymagana jest precyzyjna ochrona komponentów elektronicznych przed skutkami przeciążeń.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla zapewnienia deklarowanej ochrony. Należy przestrzegać następujących wytycznych:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie montażowej DIN TS35 mm.
• Moment dokręcania: Zaciski windowe wymagają dokręcenia z odpowiednim momentem (zgodnie z danymi technicznymi producenta), co zapobiega luzowaniu się przewodów pod wpływem drgań i zmian temperatury.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu 6A, dbając o to, aby izolacja była usunięta na odpowiedniej długości, zapewniając pełny styk wewnątrz zacisku.
• Oznaczenia: Tor neutralny (N) musi być bezwzględnie podłączony do zacisku oznaczonego literą N, aby zapewnić prawidłowe funkcjonowanie mechanizmu rozłączającego.

FAQ

Czy wyłącznik o charakterystyce B nadaje się do zasilania silników?
Charakterystyka B jest przeznaczona do obwodów o niskich prądach rozruchowych. W przypadku silników o dużym prądzie startowym zaleca się stosowanie wyłączników o charakterystyce C lub D.

Jaka jest różnica między 1P+N a standardowym 1P?
Wyłącznik 1P+N rozłącza jednocześnie przewód fazowy i neutralny, co jest wymagane w wielu nowoczesnych instalacjach dla zapewnienia pełnego odcięcia zasilania od odbiornika, podczas gdy 1P rozłącza tylko fazę.

Czy produkt HN-B6/1N jest kompatybilny z szynami łączeniowymi?
Tak, konstrukcja zacisków serii HN umożliwia wygodne łączenie wyłączników za pomocą standardowych szyn grzebieniowych lub sztyftowych, co znacznie przyspiesza prace montażowe w rozdzielnicy.
