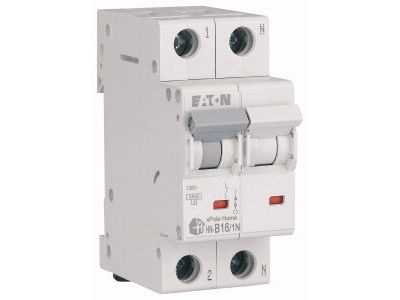

Wyłącznik nadprądowy 2P (1+N) B 16A 6kA AC, HN-B16/1N | 194841 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii HN, model HN-B16/1N, to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na bezpieczne zasilanie standardowych obwodów gniazdowych i oświetleniowych. Dzięki zastosowaniu charakterystyki wyzwalania typu B, wyłącznik reaguje bezzwłocznie przy wystąpieniu prądów o wartości od 3 do 5-krotności prądu znamionowego, co czyni go idealnym rozwiązaniem do ochrony odbiorników o niskim prądzie rozruchowym.

• Konfiguracja 1+N: Aparat posiada dwa bieguny (szerokość dwóch modułów), przy czym jeden biegun jest chroniony, a drugi (neutralny) jest rozłączalny, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Zdolność zwarciowa 6kA: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000A gwarantuje wytrzymałość aparatu w przypadku wystąpienia gwałtownych awarii w sieci.
• Seria HN: Linia produktów dedykowana zarówno dla budownictwa mieszkaniowego, jak i obiektów użyteczności publicznej, łącząca wysoką jakość wykonania z niezawodnością marki EATON.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy ułatwia diagnostykę i podnosi standardy bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do stosowania w instalacjach domowych i podobnych przez wykwalifikowany personel. Posiada certyfikację dopuszczającą do obrotu na rynku Unii Europejskiej, co jest gwarancją stabilnych parametrów elektrycznych i mechanicznych przez cały okres eksploatacji.

Zastosowanie

Wyłącznik nadprądowy HN-B16/1N znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest dedykowany do:

• Ochrony obwodów gniazd wtykowych w budownictwie wielorodzinnym i jednorodzinnym.
• Zabezpieczania obwodów oświetleniowych wykorzystujących źródła LED oraz tradycyjne.
• Zastosowań w rozdzielnicach obiektów użyteczności publicznej, takich jak biura czy szkoły.
• Zabezpieczania urządzeń AGD o charakterystyce obciążenia rezystancyjnego lub lekko indukcyjnego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TS35 mm (szyna TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu 16A, zapewniając stabilne przesyłanie energii bez strat na rezystancji styku.
• Szynowanie: Aparat jest kompatybilny z szynami łączeniowymi grzebieniowymi i widelcowymi, co pozwala na estetyczne i szybkie łączenie wielu wyłączników w jednym rzędzie rozdzielnicy.

FAQ

1. Czy wyłącznik HN-B16/1N może być stosowany do silników o dużym rozruchu?
Dla silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona do odbiorników o niskich prądach rozruchowych.

2. Co oznacza symbol 1+N?
Oznacza to, że wyłącznik rozłącza jednocześnie przewód fazowy (L) oraz neutralny (N), przy czym człon nadprądowy znajduje się tylko na biegunie fazowym. Jest to kluczowe dla pełnego odizolowania obwodu od sieci.

3. Jaka jest trwałość mechaniczna tego aparatu?
Produkty EATON serii HN charakteryzują się wysoką trwałością liczoną w tysiącach cykli łączeniowych, co zapewnia bezawaryjną pracę przez wiele lat w typowych warunkach eksploatacyjnych.
