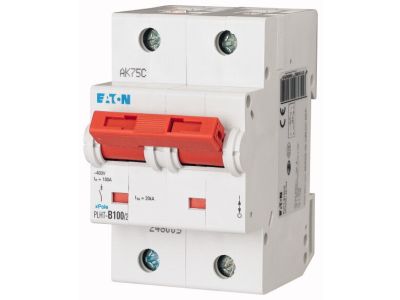

Wyłącznik nadprądowy 2-bieg. PLHT 20kA 100A B, PLHT-B100/2 | 248005 Eaton

Alternatywny kod produktu: PLHT-B100/2

Opis i Kluczowe Cechy

Wyłącznik nadprądowy PLHT-B100/2 (symbol 248005) to dwubiegunowy aparat modułowy o prądzie znamionowym 100A i charakterystyce wyzwalania B. Dzięki zdolności zwarciowej 20kA zapewnia skuteczne przerywanie prądów zwarciowych w sieciach o dużej mocy zwarciowej, chroniąc instalację i odbiorniki. Szerokość modułu – brak danych, montaż na szynie TH35.

• Prąd znamionowy 100A: umożliwia zabezpieczanie obwodów o znacznym obciążeniu, np. linii zasilających rozdzielnice główne, bez ryzyka przeciążenia styków.
• Charakterystyka B: wyzwalanie przy prądzie 3–5 krotności prądu znamionowego, przeznaczona do obwodów o małej rezystancji pętli zwarcia (gniazda, oświetlenie) – szybkie odłączenie w przypadku zwarć.
• Zdolność zwarciowa 20kA: gwarantuje bezpieczne przerwanie prądu zwarciowego nawet w instalacjach o dużej mocy zwarcia, minimalizując ryzyko uszkodzenia aparatury.
• 2 bieguny (2P): umożliwia jednoczesne odłączanie przewodu fazowego i neutralnego (w systemach TN/TT) lub dwóch faz (w sieciach trójfazowych), zwiększając bezpieczeństwo.
• Montaż modułowy: przystosowany do szybkiego i pewnego mocowania na szynie DIN TH35 w standardowych rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (seria IEC/EN 60898). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zalecany montaż zgodny z wytycznymi producenta oraz przepisami krajowymi.

Zastosowanie

Wyłącznik nadprądowy PLHT-B100/2 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji niskiego napięcia. Sprawdza się w ochronie obwodów o dużym poborze prądu i stosunkowo niskich prądach rozruchowych.

• Zabezpieczenie linii zasilających w budynkach mieszkalnych i użyteczności publicznej (np. tablice mieszkaniowe, rozdzielnice piętrowe).
• Ochrona odbiorników o charakterze rezystancyjnym i małej inercji rozruchowej (oświetlenie, gniazda wtykowe, urządzenia AGD).
• Stosowany w instalacjach przemysłowych do zabezpieczania obwodów sterowania i zasilania maszyn o umiarkowanym prądzie rozruchowym.
• Jako zabezpieczenie przed zwarciem i przeciążeniem w systemach dystrybucji energii (rozdzielnice główne, tablice bezpiecznikowe).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone. Urządzenie mocuje się na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać do prądu znamionowego 100A zgodnie z normami (np. minimum 25 mm² Cu w zależności od sposobu ułożenia). Dokręć zaciski śrubowe momentem podanym w dokumentacji producenta – zbyt słabe dokręcenie grozi przegrzaniem. Po zamontowaniu sprawdź działanie wyzwalacza poprzez ręczne załączanie/wyłączanie dźwignią.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika PLHT-B100/2? Charakterystyka B oznacza, że wyzwalanie termiczne (przeciążenie) następuje w zakresie 1,13–1,45 In, a magnetyczne (zwarcie) przy prądzie 3–5 krotności prądu znamionowego. Jest zalecana do obwodów o małej rezystancji pętli zwarcia, np. gniazda i oświetlenie w budynkach.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 20 kA, co oznacza, że wyłącznik może bezpiecznie przerwać prąd zwarciowy o wartości do 20 000 A. To zapewnia ochronę w sieciach o dużej mocy zwarcia.
• Czy można go stosować do ochrony silników? Charakterystyka B nie jest zalecana do silników – ich prąd rozruchowy może wielokrotnie przekraczać prąd znamionowy, co powodowałoby niepożądane wyzwalanie. Do silników stosuje się charakterystyki C lub D. Wyłącznik PLHT-B100/2 sprawdzi się natomiast przy obciążeniach rezystancyjnych i niskim prądzie rozruchowym.
