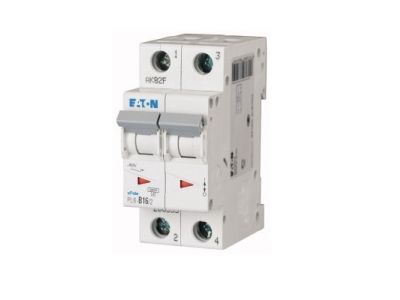

Wyłącznik nadprądowy 2-bieg PL6 6kA B16, PL6-B16/2 | 286555 Eaton

Alternatywny kod produktu: PL6-B16/2

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) serii PL6, model PL6-B16/2 (symbol 286555), to 2-biegunowe urządzenie ochronne o prądzie znamionowym 16 A i charakterystyce wyzwalania B. Zapewnia skuteczną ochronę przeciążeniową i zwarciową obwodów w instalacjach mieszkaniowych oraz komercyjnych, oferując znamionową zdolność łączeniową 6 kA zgodnie z normą IEC/EN 60898-1.

• 2-biegunowa konstrukcja: Umożliwia jednoczesne rozłączanie obu biegunów (fazy i przewodu neutralnego), co zwiększa bezpieczeństwo podczas prac serwisowych i izoluje cały obwód.
• Charakterystyka wyzwalania B: Zaprojektowana do ochrony obwodów o charakterze rezystancyjnym i małych obciążeń indukcyjnych (np. oświetlenie, gniazda wtykowe); zapewnia szybkie wyzwalanie przy prądach zwarciowych 3–5 krotności prądu znamionowego.
• Prąd znamionowy 16 A: Odpowiedni do typowych obwodów gniazd i oświetlenia w budynkach mieszkalnych i biurowych – gwarantuje bezpieczną pracę bez ryzyka przegrzania przy obciążeniu do 3,5 kW (przy napięciu 230 V AC).
• Znamionowa zdolność łączeniowa 6 kA: Wytrzymuje prądy zwarciowe do 6 kA, co zapewnia niezawodne wyłączenie zwarcia w większości instalacji niskiego napięcia, chroniąc przewody i odbiorniki.
• Zgodność z normą IEC/EN 60898-1: Potwierdza bezpieczeństwo i parametry techniczne zgodne z europejskimi wymaganiami dla wyłączników nadprądowych do użytku domowego i podobnego.

Zgodność z Normami

Wyłącznik nadprądowy PL6-B16/2 spełnia wymagania normy IEC/EN 60898-1 dotyczącej wyłączników do zabezpieczania instalacji elektrycznych w budownictwie mieszkaniowym i komercyjnym. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce B i prądowi 16 A wyłącznik znajduje szerokie zastosowanie w rozdzielnicach mieszkaniowych oraz lekkich obiektach komercyjnych. Polecany do:

• Zabezpieczania obwodów gniazd wtykowych 230 V w mieszkaniach i biurach.
• Ochrony obwodów oświetleniowych (LED, świetlówki, żarówki) przed przeciążeniem i zwarciem.
• Zasilania urządzeń AGD i małych odbiorników o łącznym prądzie do 16 A (np. pralki, lodówki, czajniki).
• Rozdzielnic pomocniczych w garażach, piwnicach i małych warsztatach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i kwalifikacje do pracy przy instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym 16 A (zalecany min. 1,5 mm² Cu). Moment dokręcania zacisków – stosować zalecenia producenta podane w karcie katalogowej. Po montażu sprawdzić poprawność połączeń i zadziałanie zabezpieczeń.

FAQ

• Czy wyłącznik nadprądowy PL6-B16/2 można stosować w instalacji trójfazowej? Jako wyłącznik 2-biegunowy przeznaczony jest do obwodów jednofazowych (L+N) lub międzyfazowych 230 V (L1+L2). W instalacjach trójfazowych należy stosować wyłączniki 3- lub 4-biegunowe.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyzwala przy prądzie 3–5×In, co jest optymalne dla obwodów rezystancyjnych i małych silników. Charakterystyka C (5–10×In) stosowana jest przy większych prądach rozruchowych, np. silniki, transformatory.
• Czy wyłącznik sygnalizuje stan zadziałania? Tak, mechanizm dźwigniowy wyraźnie wskazuje położenie ON (I) / OFF (O) oraz położenie TRIP (środkowe) po wyzwoleniu. Nie posiada dodatkowej sygnalizacji pomocniczej (brakuję w danych, ale standardowy MCB ma tylko wizualną).
