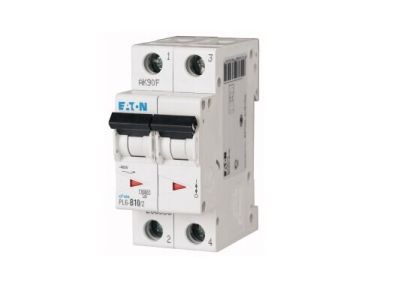

Wyłącznik nadprądowy 2-bieg PL6 6kA B10, PL6-B10/2 | 286553 Eaton

Alternatywny kod produktu: PL6-B10/2

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) PL6-B10/2 to 2-biegunowy aparat o prądzie znamionowym 10 A i charakterystyce wyzwalania B. Przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć w instalacjach mieszkaniowych oraz komercyjnych. Dzięki znamionowej zdolności łączeniowej 6 kA zapewnia bezpieczne przerywanie zwarć, minimalizując ryzyko uszkodzenia instalacji i urządzeń.

• Prąd znamionowy In = 10 A: Odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, np. gniazd wtyczkowych, oświetlenia czy drobnych urządzeń AGD, bez ryzyka nieuzasadnionych wyłączeń.
• Charakterystyka wyzwalania B: Szybkie zadziałanie przy przeciążeniach i zwarciu, szczególnie zalecane w obwodach o charakterze rezystancyjnym lub małej indukcyjności (np. oświetlenie, gniazda ogólnego przeznaczenia).
• Znamionowa zdolność łączeniowa 6 kA (IEC/EN 60898-1): Gwarantuje skuteczne i bezpieczne przerywanie zwarć o dużym prądzie, co zwiększa ochronę osób i mienia.
• 2-biegunowa konstrukcja: Jednoczesne odłączanie obu biegunów (fazy i przewodu neutralnego) w obwodzie jednofazowym, zapewniające pełną izolację obwodu podczas prac serwisowych.
• Zgodność z normą IEC/EN 60898-1: Potwierdza wysoką jakość wykonania i bezpieczeństwo eksploatacji w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik nadprądowy PL6-B10/2 spełnia wymagania normy IEC/EN 60898-1 – wyłączniki do zabezpieczania instalacji domowych i podobnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik dedykowany jest do ochrony obwodów odbiorczych w rozdzielnicach niskiego napięcia. Sprawdzi się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przetężeniami przy jednoczesnej łatwości montażu i kompaktowej budowie.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtyczkowych ogólnego przeznaczenia (np. w kuchniach, pokojach, pomieszczeniach socjalnych).
• Ochrona linii zasilających drobne urządzenia AGD (lodówki, pralki, zmywarki) w instalacjach jednofazowych.
• Stosowanie w tablicach rozdzielczych w małych obiektach komercyjnych, sklepach, warsztatach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach niskiego napięcia. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami i prądem znamionowym (10 A). Momenty dokręcania zacisków oraz wymagane długości odizolowania przewodów należy stosować zgodnie z dokumentacją producenta dołączoną do urządzenia.

FAQ

• Czy wyłącznik nadprądowy PL6-B10/2 nadaje się do ochrony obwodów gniazd wtyczkowych? Tak, charakterystyka B jest zalecana do obwodów o charakterze rezystancyjnym lub niskiej indukcyjności, takich jak gniazda wtyczkowe i oświetlenie. Prąd 10 A jest typowy dla standardowych obwodów gniazd w mieszkaniach.
• Jaka jest znamionowa zdolność łączeniowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 6 kA. Oznacza to, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy do 6000 A, co jest wystarczające dla większości instalacji mieszkaniowych i małych komercyjnych.
• Czy wyłącznik można montować w rozdzielnicy bez dodatkowych osłon? Tak, urządzenie jest przystosowane do montażu w rozdzielnicach o stopniu ochrony co najmniej IP20 (typowy dla aparatury w suchych pomieszczeniach). Dokładne warunki otoczenia należy sprawdzić w projekcie instalacji.
