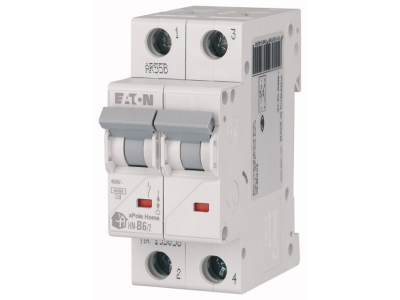

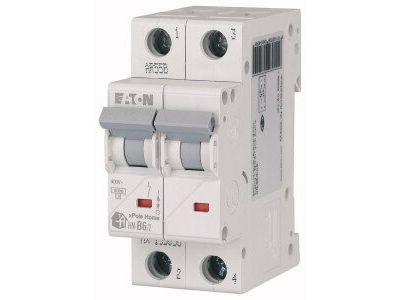

Wyłącznik nadprądowy 2-bieg HN 6kA C25, HN-C25/2 | 194873 Eaton

Alternatywny kod produktu: HN-C25/2

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) HN-C25/2 o symbolu 194873 to dwubiegunowe zabezpieczenie nadprądowe z charakterystyką wyzwalania C i prądem znamionowym 25 A. Dzięki znamionowej zdolności łączeniowej 6 kA (zgodnie z IEC/EN 60898-1) zapewnia skuteczną ochronę przed zwarciami w instalacjach mieszkaniowych i komercyjnych, minimalizując ryzyko uszkodzenia przewodów i urządzeń.

• Prąd znamionowy In = 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu – idealny do linii zasilających piece, bojlery czy rozdzielnice podrzędne.
• Charakterystyka wyzwalania C: Zapewnia selektywne wyłączanie przy prądach rozruchowych odbiorników indukcyjnych (silniki, transformatory) bez zbędnych zadziałań.
• Znamionowa zdolność łączeniowa 6 kA: Gwarantuje niezawodne przerwanie prądu zwarciowego do 6 kA, co spełnia wymagania typowych rozdzielnic w budynkach mieszkalnych i biurowych.
• 2-biegunowa konstrukcja: Odpowiednia do ochrony obwodów jednofazowych z jednoczesnym odcięciem fazy i neutralnego (w systemach TN) – podnosi bezpieczeństwo użytkowania.
• Zgodność z normą IEC/EN 60898-1: Potwierdza parametry i niezawodność w warunkach eksploatacyjnych, co jest kluczowe dla instalatorów i inspektorów.

Zgodność z Normami

Wyłącznik nadprądowy HN-C25/2 jest zaprojektowany i badany zgodnie z normą IEC/EN 60898-1, określającą wymagania dla wyłączników do zastosowań w gospodarstwach domowych i podobnych instalacjach. Posiada certyfikat CE potwierdzający spełnienie odpowiednich dyrektyw Unii Europejskiej.

Zastosowanie

HN-C25/2 znajduje zastosowanie w rozdzielnicach głównych i podrzędnych, przede wszystkim do ochrony obwodów odbiorczych przed przeciążeniami i zwarciami. Sprawdzi się wszędzie tam, gdzie wymagana jest charakterystyka C i prąd 25 A.

• Ochrona obwodów zasilających piece grzewcze, kuchenki indukcyjne oraz bojlery o mocy do ok. 5,7 kW (przy 230 V).
• Zabezpieczenie linii do silników elektrycznych (pompy, wentylatory) o prądzie rozruchu mieszczącym się w zakresie charakterystyki C.
• Ochrona rozdzielnic podrzędnych w budynkach mieszkalnych, biurowych i małych obiektach komercyjnych.
• Stosowanie w tablicach mieszkaniowych jako wyłącznik nadprądowy do obwodów gniazd wtyczkowych o podwyższonym obciążeniu.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przekrój podłączanych przewodów należy dobrać zgodnie z obciążalnością prądową i warunkami zabudowy – dla prądu 25 A zaleca się min. 4 mm² Cu (w zależności od długości linii). Momenty dokręcania zacisków i parametry izolacji należy stosować zgodnie z dokumentacją producenta dołączoną do wyrobu.

FAQ

• Czy wyłącznik HN-C25/2 nadaje się do ochrony silników? Tak, charakterystyka C jest zaprojektowana z myślą o odbiornikach o podwyższonym prądzie rozruchowym, typowych dla silników elektrycznych, sprężarek i pomp. Należy jednak upewnić się, że prąd rozruchowy nie przekracza trzykrotności prądu znamionowego wyłącznika przez czas krótszy niż czas zadziałania.
• Jaka jest różnica między charakterystyką B a C w tym wyłączniku? Charakterystyka C dopuszcza chwilowe prądy rozruchowe do 5–10 krotności prądu znamionowego, co jest korzystne w obwodach z silnikami i transformatorami. Charakterystyka B (zastosowana w innych modelach) wyłącza przy niższych prądach (3–5 krotności) i lepiej nadaje się do obwodów czysto rezystancyjnych.
• Czy wyłącznik jest przystosowany do pracy w temperaturze otoczenia powyżej 30 °C? Producent deklaruje parametry dla temperatury odniesienia 30 °C. W przypadku wyższej temperatury otoczenia (np. w rozdzielnicy obciążonej cieplnie) może być konieczne zmniejszenie obciążenia lub zastosowanie wyłącznika o wyższym prądzie – zalecamy konsultację z dokumentacją techniczną zawartą w opakowaniu.
