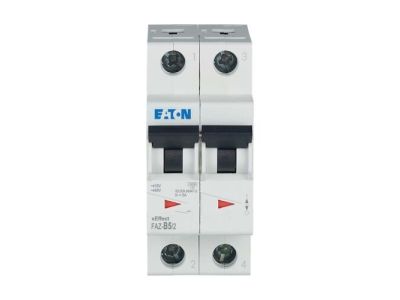

Wyłacznik nadprądowy 2-bieg. FAZ 15kA 5A B FAZ-B5/2 | 278727 Eaton

Alternatywny kod produktu: FAZ-B5/2

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii FAZ, symbol 278727, to dwubiegunowe urządzenie ochronne o prądzie znamionowym 5 A i charakterystyce B. Charakterystyka B zapewnia szybkie wyłączenie przy przeciążeniach i zwarciu, co chroni przewody oraz odbiorniki o niskim prądzie rozruchowym (np. oświetlenie, gniazda). Zdolność wyłączania zwarciowego 15 kA gwarantuje bezpieczne odłączenie nawet w warunkach dużych prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji.

• Prąd znamionowy 5 A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, takich jak linie oświetleniowe lub gniazdowe w instalacjach domowych i biurowych.
• Charakterystyka B: Wyzwala w zakresie 3–5 krotności prądu znamionowego – idealna do obwodów z odbiornikami rezystancyjnymi i małymi silnikami bez dużych prądów rozruchowych.
• Zdolność wyłączania zwarciowego 15 kA (Icn): Wysoka wydajność zwarciowa zapewnia skuteczną ochronę przed zwarciami w sieciach o dużym potencjale zwarciowym.
• Dwubiegunowa konstrukcja (2P): Zabezpiecza oba przewody fazowe w układzie jednofazowym (L+N) lub dwufazowym, zwiększając bezpieczeństwo i selektywność.
• Montaż na szynie DIN TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny ze standardową szerokością modułu.

Zgodność z Normami

Wyłącznik nadprądowy FAZ-B5/2 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z europejskimi standardami dla wyłączników nadprądowych, gwarantuje niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy FAZ-B5/2 znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, biurowych i przemysłowych. Charakterystyka B czyni go szczególnie odpowiednim do instalacji, w których odbiorniki mają niski prąd rozruchowy.

• Ochrona obwodów oświetleniowych (zarówno żarowych, LED, jak i świetlówek) w instalacjach domowych i komercyjnych.
• Zabezpieczenie gniazd wtyczkowych w pomieszczeniach o niskim obciążeniu (biura, pokoje hotelowe, mieszkania).
• Ochrona linii sterowniczych i sygnalizacyjnych w automatyce budynkowej, gdzie wymagana jest szybka reakcja na przeciążenia.
• Stosowanie w tablicach rozdzielczych jako zabezpieczenie przedlicznikowe lub obwodów pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym 5 A oraz obciążalnością prądową kabli. Moment dokręcania zacisków powinien być zgodny z wartością podaną w dokumentacji producenta (zwykle 2–2,5 Nm dla przewodów o przekroju 1–2,5 mm²).

FAQ

• Jaka jest różnica między charakterystyką B a C w wyłącznikach nadprądowych? Charakterystyka B wyzwala przy prądzie 3–5 krotności In, co jest optymalne dla odbiorników o niskim prądzie rozruchowym (np. oświetlenie, gniazda). Charakterystyka C wyzwala przy 5–10 krotności In i stosowana jest do obwodów z silnikami lub transformatorami o wyższym prądzie rozruchowym.
• Co oznacza zdolność wyłączania zwarciowego 15 kA? Jest to maksymalny prąd zwarciowy, który wyłącznik jest w stanie bezpiecznie wyłączyć (wyłączyć bez uszkodzenia). Wartość 15 kA oznacza, że urządzenie poradzi sobie z zwarciem o prądzie do 15 000 amperów, co jest typowe dla sieci zasilających w budynkach.
• Czy mogę zamontować ten wyłącznik w rozdzielnicy zamiast istniejącego wyłącznika 6A? To zależy od obciążenia obwodu. Wyłącznik 5 A należy stosować wyłącznie do obwodów, w których sumaryczny prąd odbiorników nie przekracza 5 A (z uwzględnieniem mocy przyłączeniowej). W przypadku wymiany należy skonsultować się z elektrykiem i sprawdzić przekrój przewodów oraz zabezpieczenie nadrzędne.
