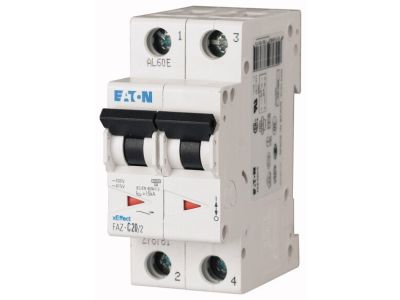

Wyłącznik nadprądowy 2-bieg. FAZ 15kA 1A Z, FAZ-Z1/2 | 278817 Eaton

Alternatywny kod produktu: FAZ-Z1/2

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) FAZ-Z1/2 (symbol 278817) to 2-biegunowy aparat o charakterystyce wyzwalania Z, prądzie znamionowym 1 A i zdolności wyłączania 15 kA. Zaprojektowany do ochrony obwodów w rozdzielnicach przemysłowych i zaawansowanych instalacjach komercyjnych, gdzie wymagana jest szybka reakcja na przeciążenia i zwarcia.

• Charakterystyka wyzwalania Z: Szybkie wyzwalanie (ok. 2-3× In) – idealna do ochrony obwodów z elementami półprzewodnikowymi, takimi jak przetwornice, zasilacze impulsowe czy sterowniki PLC, minimalizując ryzyko uszkodzenia wrażliwej elektroniki.
• Prąd znamionowy 1 A: Dedykowany do obwodów o niewielkim obciążeniu, np. linii sygnałowych, sterujących lub pomocniczych, z zachowaniem precyzyjnej selektywności.
• Zdolność wyłączania 15 kA: Wysoka skuteczność przy zwarciu, gwarantująca bezpieczne przerwanie prądów w warunkach przemysłowych i sieciach o dużym potencjale zwarciowym.
• 2-biegunowa konstrukcja: Zapewnia ochronę obu przewodów (faza + neutralny), co jest wymagane w obwodach jednofazowych z separacją N.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicach, zgodny ze standardem DIN – oszczędność czasu instalacji.

Zgodność z Normami

Wyłącznik nadprądowy FAZ-Z1/2 spełnia wymagania odpowiednich norm europejskich oraz dyrektyw niskonapięciowej (LVD) i EMC. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Produkt przeznaczony do stosowania w instalacjach budowlanych i przemysłowych zgodnie z normami IEC/EN.

Zastosowanie

Charakterystyka Z oraz wysoka zdolność wyłączania czynią ten wyłącznik uniwersalnym rozwiązaniem w wielu scenariuszach:

• Ochrona obwodów sterowniczych i sygnałowych w szafach automatyki przemysłowej (PLC, czujniki, przekaźniki).
• Zabezpieczenie linii zasilających urządzenia elektroniczne w serwerowniach, centrach danych oraz instalacjach teleinformatycznych.
• Stosowanie w rozdzielnicach pomocniczych budynków komercyjnych – ochrona obwodów oświetlenia awaryjnego, systemów BMS, kontroli dostępu.
• Zabezpieczenie obwodów zasilania styczników, przekaźników i siłowników w instalacjach HVAC.

Wskazówki Montażowe

Montaż i serwis wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy z zachowaniem wymaganych odstępów. Przekrój przewodów dobierz zgodnie z obciążalnością prądową – dla 1 A zalecany minimalny przekrój 1,5 mm² (Cu). Momenty dokręcające zacisków stosuj według specyfikacji producenta (zwykle 2,0–3,0 Nm). Pamiętaj o prawidłowym uziemieniu i oznaczeniu obwodu.

FAQ

• Czy wyłącznik nadprądowy FAZ-Z1/2 nadaje się do ochrony obwodów z modułami LED? Tak, charakterystyka Z zapewnia bardzo szybkie wyzwalanie, co jest korzystne przy stosowaniu zasilaczy impulsowych typowych dla oświetlenia LED. Należy jednak zweryfikować prąd zwarciowy w instalacji – zdolność wyłączania 15 kA pokrywa większość zastosowań komercyjnych.
• Jaka jest szerokość modułowa tego wyłącznika? Standardowo dla 2-biegunowego MCB szerokość wynosi 2 moduły (36 mm) – jest to zgodne z ogólną zasadą dla aparatów modułowych montowanych na szynie DIN.
• Czy wyłącznik można stosować w instalacjach fotowoltaicznych po stronie DC? Nie, wyłącznik nadprądowy FAZ jest przystosowany wyłącznie do prądu przemiennego (AC) i obwodów niskiego napięcia (230/400 V AC). Do zastosowań DC wymagane są dedykowane wyłączniki prądu stałego.
