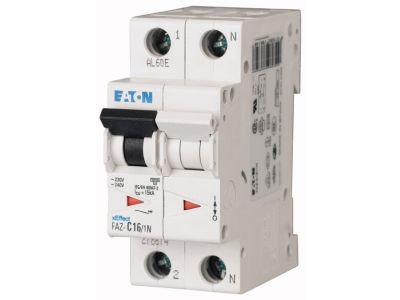

Wyłącznik nadprądowy 2-bieg. (1P+N) FAZ 15kA 20A B, FAZ-B20/1N | 278649 Eaton

Alternatywny kod produktu: FAZ-B20/1N

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) FAZ-B20/1N (symbol 278649) to dwubiegunowy aparat 1P+N przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 20 A oraz charakterystyce wyzwalania B zapewnia szybkie odłączenie zasilania w przypadku zwarć o niskiej wartości prądu, chroniąc przewody i odbiorniki w instalacjach przemysłowych i zaawansowanych komercyjnych. Zdolność zwarciowa 15 kA gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych.

• Prąd znamionowy In = 20 A: Umożliwia bezpieczne obciążenie obwodów o mocy do 4,6 kW (przy 230 V AC) bez ryzyka przeciążenia styków i przewodów.
• Charakterystyka wyzwalania B: Wyzwala przy prądzie 3–5 krotności In, idealna do ochrony obwodów odbiorników o charakterze rezystancyjnym, oświetlenia oraz gniazd wtyczkowych – szybka reakcja na zwarcia.
• Zdolność zwarciowa 15 kA: Wysoka odporność na prądy zwarciowe, zapewniająca skuteczne przerwanie obwodu i ograniczenie ryzyka uszkodzenia instalacji.
• Konstrukcja 1P+N: Ochrona zarówno biegu fazowego, jak i neutralnego, co zwiększa bezpieczeństwo w sieciach jednofazowych – przerwa w obu przewodach eliminuje ryzyko obecności napięcia na neutralnym po wyłączeniu.
• Zastosowanie w rozdzielnicach modułowych: Montaż na szynie TH35 (DIN), kompaktowa budowa umożliwia optymalne zagospodarowanie miejsca w szafach przemysłowych i komercyjnych.

Zgodność z Normami

Wyłącznik nadprądowy FAZ-B20/1N spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Producent gwarantuje zgodność z dyrektywami dotyczącymi bezpieczeństwa urządzeń elektrycznych niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik FAZ-B20/1N znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów jednofazowych o prądzie znamionowym do 20 A. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w obiektach przemysłowych, magazynach oraz biurach.
• Zabezpieczenie linii zasilających odbiorniki rezystancyjne (grzejniki, piece, bojlery) o charakterystyce obciążenia zbliżonej do czysto rezystancyjnej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej, sterownikach PLC oraz centrach danych.
• Element zabezpieczenia w obwodach tymczasowych na budowach lub w przyłączach tymczasowych (zgodnie z wymaganiami projektu).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP) i po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z obciążalnością dla prądu 20 A oraz warunkami środowiskowymi. Przed dokręceniem zacisków zaleca się zapoznać z maksymalnym momentem dokręcania podanym w dokumentacji producenta. Nie wolno przekraczać wartości znamionowych aparatu.

FAQ

• Czy wyłącznik FAZ-B20/1N posiada podświetlenie lub sygnalizację zadziałania? Wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia/wyłączenia można sprawdzić po położeniu dźwigni – pozycja ON (I) oznacza zamknięcie obwodu, OFF (O) – rozwarcie. Po zadziałaniu wyzwalacza dźwignia przeskakuje do pozycji pośredniej, co sygnalizuje konieczność resetu.
• Jaki stopień ochrony ma ten wyłącznik? Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic stopień ochrony wynosi IP20 co do oporności na dotyk, ale szczegółowe dane dla konkretnego modelu należy sprawdzić w dokumentacji technicznej producenta.
• Do jakich obwodów zaleca się charakterystykę B? Charakterystyka B jest optymalna do zabezpieczania obwodów o małej wartości prądu rozruchowego, np. oświetlenie LED, gniazda wtykowe, urządzenia RTV/AGD, elektronika. Zapewnia szybkie wyłączenie przy zwarciach o niskiej impedancji pętli.
