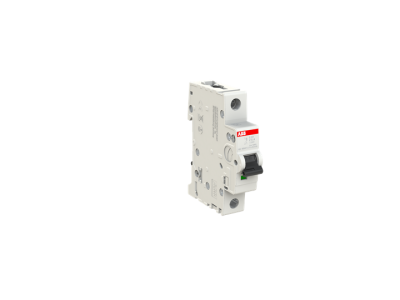

Wyłącznik nadprądowy 1P Z 6A 6kA, S201-Z6 | 2CDS251001R0378 ABB

Alternatywny kod produktu: 2CDS251001R0378

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Z 6A (symbol S201-Z6) o charakterystyce Z charakteryzuje się wysoką czułością na zwarcia i niewielkie przeciążenia, co czyni go idealnym zabezpieczeniem dla wrażliwych obwodów elektronicznych, oświetlenia LED oraz silników o małej mocy. Posiada zdolność zwarciową 6kA, co zapewnia skuteczną ochronę instalacji przed awariami. Charakterystyka Z gwarantuje szybkie działanie przy nawet niewielkim nadprądu, minimalizując ryzyko uszkodzeń podłączonych urządzeń.

• Charakterystyka Z: Natychmiastowe wyłączenie przy zwarciach i niewielkich przeciążeniach – ochrona wrażliwych urządzeń elektronicznych i oświetlenia LED.
• Zdolność zwarciowa 6kA: Skuteczna ochrona instalacji przed zwarciami o dużej energii, zapobiegająca uszkodzeniom kabli i urządzeń.
• Zacisk łączący z płytką naciskową: Umożliwia szybkie i pewne podłączenie przewodów, redukując ryzyko luźnych połączeń.
• Przekrój przewodów do 35 mm²: Bezpośrednie podłączenie grubych przewodów bez konieczności stosowania dodatkowych złącz.
• Otwór przyłączeniowy nad szyną fazową: Ułatwia okablowanie i poprawia czytelność schematów montażowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada certyfikację CE i jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Wyłącznik nadprądowy Z 6A przeznaczony jest do ochrony obwodów, w których wymagana jest wysoka czułość na zwarcia i niewielkie przeciążenia.

• Ochrona obwodów oświetlenia LED i elektroniki wrażliwej na zwarcia.
• Zabezpieczenie silników o małej mocy i małych urządzeń elektrycznych.
• Stosowanie w instalacjach domowych i przemysłowych wymagających precyzyjnego zabezpieczenia przed awariami.
• Wyposażenie rozdzielnic i szaf sterowniczych w obwodach o podwyższonych wymaganiach bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN, zaciskając przewody o odpowiednim przekroju (do 35 mm²) w otworze przyłączeniowym. Po podłączeniu sprawdzić pewność połączeń i brak luzów. Nie należy przekraczać maksymalnego obciążenia znamionowego 6A. Po montażu przeprowadzić testy działania, symulując awarię zwarciową.

FAQ

• Jaka jest charakterystyka Z wyłącznika? Charakterystyka Z oznacza wysoką czułość na zwarcia i niewielkie przeciążenia, co zapewnia szybkie wyłączenie i ochronę wrażliwych urządzeń elektronicznych.
• Jaką zdolność zwarciową posiada wyłącznik? Wyłącznik posiada zdolność zwarciową 6kA, co oznacza, że skutecznie chroni instalację przed zwarciami o dużej energii, minimalizując ryzyko uszkodzeń.
• Czy wyłącznik można podłączyć do przewodów o przekroju większym niż 35 mm²? Nie – maksymalny przekrój przewodów, które można bezpośrednio podłączyć, wynosi 35 mm². Dla większych przekrojów należy stosować dodatkowe złącza.
