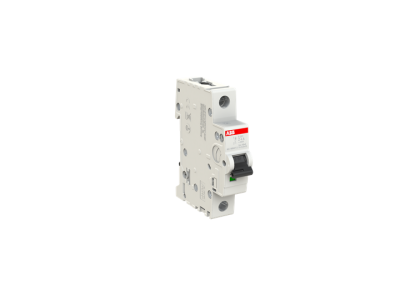

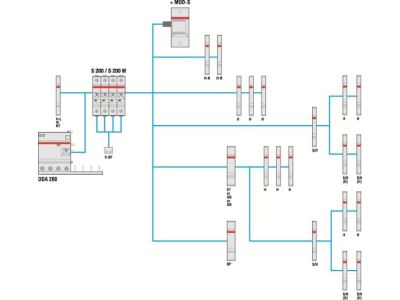

Wyłącznik nadprądowy 1P Z 4A 6kA, S201-Z4 | 2CDS251001R0338 ABB

Alternatywny kod produktu: 2CDS251001R0338

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S201-Z4 (1P, charakterystyka Z, prąd znamionowy 4 A, zdolność zwarciowa 6 kA) to niezawodne zabezpieczenie instalacji elektrycznych przed skutkami zwarć i przeciążeń. Dzięki charakterystyce Z, wyłącznik reaguje na niewielkie przeciążenia w obwodach zawierających urządzenia elektroniczne, minimalizując ryzyko uszkodzenia sterowników, zasilaczy czy układów PLC. Szerokość modułu 1 moduł (17,5 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 4 A: Zabezpiecza obwody o niewielkim obciążeniu, np. sterowania, sygnalizacji lub zasilania modułów elektronicznych, bez ryzyka wyłączeń w normalnej pracy.
• Charakterystyka wyzwalania Z: Szybkie wyłączenie przy małych przeciążeniach (2–4-krotność prądu znamionowego) – idealna do ochrony urządzeń wrażliwych na dłuższe przepięcia.
• Zdolność zwarciowa 6 kA: Skuteczne przerywanie prądów zwarciowych w typowych instalacjach budynkowych (do 6 kA), zapewniając bezpieczeństwo i ciągłość pracy.
• 1 biegun (1P): Zabezpiecza jeden przewód fazowy w obwodzie jednofazowym, umożliwiając selektywną ochronę poszczególnych obwodów.
• Kompaktowa obudowa (1 moduł): Zajmuje tylko 17,5 mm na szynie TH35 – łatwy montaż nawet w ciasnych rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy S201-Z4 spełnia wymagania europejskich norm dotyczących wyłączników instalacyjnych oraz posiada certyfikat CE. Potwierdza to jego przydatność do stosowania w standardowych instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy z charakterystyką Z przeznaczony jest szczególnie do obwodów, w których występują urządzenia elektroniczne i półprzewodnikowe. Stosuje się go w:

• Ochronie obwodów sterowania styczników, przekaźników i modułów PLC – zapobiega uszkodzeniom układów logicznych przy przeciążeniach.
• Zasilaniu urządzeń sygnalizacyjnych i alarmowych – zapewnia szybkie odcięcie prądu w przypadku awarii.
• Automatyce budynkowej (np. układy oświetlenia awaryjnego, sterowanie roletami) – tam, gdzie wymagana jest powtarzalna i szybka charakterystyka wyzwalania.
• Instalacjach w szafach sterowniczych, rozdzielnicach przemysłowych i domowych – jako zabezpieczenie obwodów odbiorników o charakterze rezystancyjno-pojemnościowym.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osobę posiadającą uprawnienia SEP do 1 kV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) – należy je zatrzasnąć w odpowiednim gnieździe. Przewody podłącza się do zacisków śrubowych, dokręcając je momentem zgodnym z dokumentacją producenta (zwykle ok. 2–2,5 Nm). Przekrój przewodów dobrać do prądu znamionowego i obciążenia – dla 4 A zalecany min. 1,5 mm². Po montażu sprawdzić poprawność połączeń i dokręcenie wszystkich zacisków.

FAQ

• Czy wyłącznik S201-Z4 posiada podświetlenie lub sygnalizację stanu? W standardowym wyposażeniu wyłącznik nie ma wbudowanego podświetlenia. Stan załączenia/wyłączenia sygnalizowany jest przez położenie dźwigni (ON/OFF).
• Jaki stopień ochrony IP ma ten wyłącznik? Typowa aparatura modułowa przeznaczona do montażu w rozdzielnicach wewnątrz budynków ma stopień ochrony IP20 (ochrona przed dotknięciem palcem). Dokładny stopień ochrony może być podany w karcie katalogowej producenta.
• Jaka jest różnica między charakterystyką Z, B, C i D? Charakterystyka Z jest najszybsza – wyłącza przy przeciążeniu już przy 2–4-krotnym prądzie znamionowym. Stosuje się ją głównie do ochrony obwodów z urządzeniami elektronicznymi. Charakterystyki B (3–5× I_n), C (5–10× I_n) i D (10–20× I_n) przeznaczone są odpowiednio dla obwodów o niskich prądach rozruchowych, średnich i dużych (silniki, transformatory).
