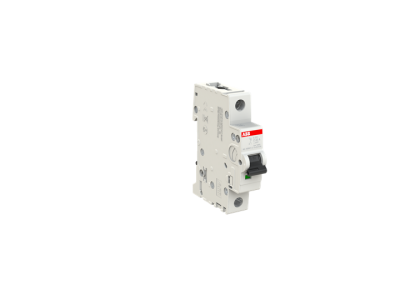

Wyłącznik nadprądowy 1P Z 40A 6kA, S201-Z40 | 2CDS251001R0558 ABB

Alternatywny kod produktu: 2CDS251001R0558

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-Z40 (symbol 2CDS251001R0558) o prądzie znamionowym 40A i zdolności zwarciowej 6kA to urządzenie z serii S200 zaprojektowane do ochrony obwodów 1-fazowych przed przeciążeniami i zwarciami. Charakterystyka Z zapewnia szybką reakcję na niewielkie prądy różnicowe, co czyni go idealnym rozwiązaniem do ochrony wrażliwych obwodów elektronicznych. Opatentowany zacisk łączący z płytką naciskową gwarantuje pewny kontakt i ułatwia montaż.

• Prąd znamionowy 40A: Zapewnia ochronę przewodów o przekroju do 35 mm² w obwodach 1-fazowych, minimalizując ryzyko przegrzania i uszkodzeń izolacji.
• Charakterystyka Z (wąska charakterystyka wyzwalania): Szybka reakcja na niewielkie prądy różnicowe, chroniąca wrażliwe urządzenia elektroniczne przed uszkodzeniami spowodowanymi zakłóceniami.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia, zapewniająca niezawodną ochronę instalacji w przypadku awarii.
• Wbudowany zacisk przyłączeniowy: Umożliwia bezpośrednie podłączenie przewodów o przekroju do 35 mm², eliminując potrzebę stosowania dodatkowych akcesoriów.
• Przemyślana konstrukcja: Otwór przyłączeniowy nad otworem łączącym szynę fazową ułatwia okablowanie i poprawia widoczność podczas montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych dotyczących ochrony obwodów elektrycznych przed przeciążeniami i zwarciami (m.in. EN 60898-1, IEC 60947-2). Posiada deklarację zgodności CE oraz liczne certyfikaty potwierdzające jego jakość i niezawodność.

Zastosowanie

Wyłącznik nadprądowy S201-Z40 znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony obwodów 1-fazowych, szczególnie tam, gdzie występują wrażliwe urządzenia elektroniczne.

• Ochrona obwodów zasilających drobną elektronikę (np. sterowniki, czujniki, regulatory).
• Zabezpieczenie linii zasilających w budynkach mieszkalnych i obiektach użyteczności publicznej.
• Stosowanie w instalacjach przemysłowych do ochrony wrażliwych układów sterowania.
• Montaż w rozdzielnicach budynkowych i szafach sterowniczych jako element systemu zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zainstalować na szynie DIN 35 mm, zaciskając je odpowiednim uchwytem. Przewody podłączyć do zacisku przyłączeniowego, dbając o prawidłowy dobór momentu dokręcania (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test funkcjonalny. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego.

FAQ

• Czym charakterystyka Z różni się od charakterystyki B lub C? Charakterystyka Z charakteryzuje się wąskim zakresem wyzwalania, co oznacza szybszą reakcję na niewielkie prądy różnicowe. Jest idealna do ochrony wrażliwej elektroniki, podczas gdy B i C są przeznaczone do innych typów obwodów.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć bezpośrednio do wyłącznika? Bezpośrednie podłączenie jest możliwe dla przewodów o przekroju do 35 mm².
• Czy wyłącznik nadaje się do ochrony obwodów 3-fazowych? Nie – S201-Z40 to wyłącznik 1-biegunowy, przeznaczony wyłącznie do ochrony obwodów 1-fazowych.
