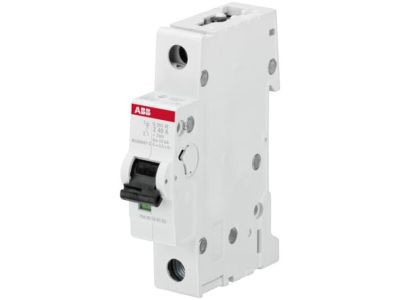

Wyłącznik nadprądowy 1P Z 3A 10kA, S201M-Z3 | 2CDS271001R0318 ABB

Alternatywny kod produktu: 2CDS271001R0318

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Z 3A (symbol 2CDS271001R0318) z serii System pro M compact S200M zapewnia precyzyjną ochronę obwodów niskonapięciowych przed przeciążeniami i zwarciami. Charakterystyka Z z opóźnionym wyzwalaniem termicznym i elektromechanicznym mechanizmem zwarciowym gwarantuje skuteczną ochronę wrażliwych odbiorników, takich jak elektronika, układy sterowania lub zasilacze impulsowe. Montaż na szynie DIN 35 mm ułatwia szybki i trwały montaż w rozdzielnicach.

• Charakterystyka Z: Zapewnia ochronę obwodów o dużym udziale prądów rozruchowych i niskim poziomie tolerancji na przeciążenia – idealny dla zasilaczy, falowników i układów elektronicznych.
• Prąd znamionowy 3A: Precyzyjna ochrona dla obwodów o niewielkim obciążeniu, zapobiegająca uszkodzeniom wrażliwych komponentów.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia w instalacjach 230/400V AC – eliminuje ryzyko uszkodzenia samego wyłącznika i chronionego obwodu.
• Montaż na szynie DIN 35 mm: Szybki i pewny montaż w rozdzielnicach i szafach sterowniczych – uniwersalna kompatybilność z aparaturą modułową.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w instalacjach domowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskim prawem budowlanym.

Zastosowanie

Wyłącznik nadprądowy 1P Z 3A znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach o niskim poziomie tolerancji na zakłócenia.

• Ochrona zasilaczy impulsowych, falowników i układów sterowania w szafach rozdzielczych.
• Zabezpieczenie obwodów oświetleniowych LED i energooszczędnych w instalacjach komercyjnych.
• Stosowanie w układach automatyki budynkowej i systemach alarmowych.
• Ochrona obwodów zasilających wrażliwą elektronikę przemysłową (PLC, sensory, moduły komunikacyjne).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Wyłącznik montować na szynie DIN 35 mm, zaciskając przewody o odpowiednim przekroju (zgodnie z normą PN-HD 60364-5-52) i dokręcając śruby z zalecanym momentem (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test funkcjonalny – wyłącznik powinien reagować na symulowane przeciążenie i zwarcie zgodnie z charakterystyką Z. W przypadku pracy w środowiskach o podwyższonej temperaturze należy uwzględnić współczynniki korekcyjne obciążalności prądowej.

FAQ

• Czym charakterystyka Z różni się od B lub C? Charakterystyka Z charakteryzuje się niższym progiem wyzwalania termicznego i elektromechanicznego w porównaniu do B i C. Przeznaczona jest do ochrony obwodów o wysokiej czułości na przeciążenia, takich jak zasilacze impulsowe, układy sterowania i elektronika.
• Jaki jest maksymalny prąd zwarciowy dla tego wyłącznika? Zdolność wyłączania wynosi 10kA przy napięciu 230/400V AC – oznacza to, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy do 10 000 amperów.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, wyłącznik 1-biegunowy Z 3A jest przeznaczony do stosowania w instalacjach jednofazowych. Do ochrony instalacji trójfazowych należy zastosować odpowiednie wyłączniki wielobiegunowe.
