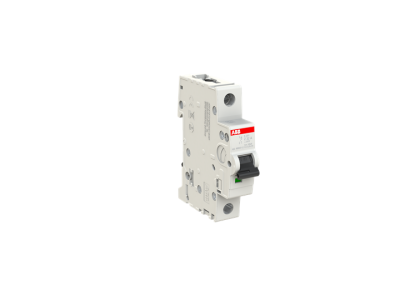

Wyłącznik nadprądowy 1P Z 32A 6kA, S201-Z32 | 2CDS251001R0538 ABB

Alternatywny kod produktu: 2CDS251001R0538

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-Z32 (symbol 2CDS251001R0538) o prądzie znamionowym 32A i zdolności zwarciowej 6kA to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniem i zwarciami. Charakteryzuje się szybkim działaniem i niezawodnym zaciskiem łączącym z płytką naciskową, gwarantującym trwały i bezpieczny kontakt elektryczny. Otwór przyłączowy umieszczony nad szyną fazową ułatwia okablowanie, a możliwość bezpośredniego podłączenia przewodów o przekroju do 35 mm² upraszcza montaż.

• Prąd znamionowy 32A: Zapewnia skuteczną ochronę obwodów o obciążeniu do 32 amperów, zapobiegając przegrzaniu kabli i urządzeń.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia gwarantuje niezawodną pracę nawet w trudnych warunkach sieciowych.
• 1-biegunowa konstrukcja (1P): Dedykowany do zabezpieczania pojedynczego obwodu fazowego, idealny do instalacji domowych i przemysłowych.
• Zacisk z płytką naciskową: Ułatwia montaż, zapewnia pewny kontakt i minimalizuje ryzyko luzowania się przewodów podczas eksploatacji.
• Przekrój do 35 mm²: Umożliwia bezpośrednie podłączenie grubych przewodów bez konieczności stosowania dodatkowych końcówek.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym EN 60898-1, EN 60947-2 oraz IEC 60898-1. Posiada oznaczenie CE i jest certyfikowany do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa. Przechodzi rygorystyczne testy jakościowe przed wprowadzeniem do obrotu.

Zastosowanie

S201-Z32 to wszechstronny wyłącznik nadprądowy przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczanie gniazd wtykowych w instalacjach domowych i biurowych.
• Stosowanie w rozdzielnicach przemysłowych do ochrony maszyn i urządzeń elektrycznych.
• Wykorzystanie w systemach solarnych i fotowoltaicznych jako zabezpieczenie stringów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN, a przewody podłączyć do zacisków zgodnie ze schematem (faza L do zacisku górnego, przewód neutralny N do dolnego). Dokręcenie śrub powinno odbywać się z wymaganym momentem obrotowym – sprawdzić w dokumentacji producenta. Po montażu przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia.

FAQ

• Jaki typ charakterystyki ma wyłącznik S201-Z32? Charakterystyka typu Z oznacza szybkie działanie przy zwarciach o niewielkim nadprądzie, chroniąc wrażliwe urządzenia elektroniczne przed uszkodzeniem.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak – w instalacjach trójfazowych należy zastosować trzy wyłączniki 1-biegunowe (po jednym na fazę) lub wyłącznik 3-biegunowy o odpowiednich parametrach.
• Jakie akcesoria są kompatybilne z tym modelem? Szeroka gama akcesoriów dostępnych dla serii S200 obejmuje m.in. dodatkowe styki pomocnicze, napędy zdalne, zatrzaski blokujące i osłony czołowe. Szczegóły znajdują się w dokumentacji technicznej.
