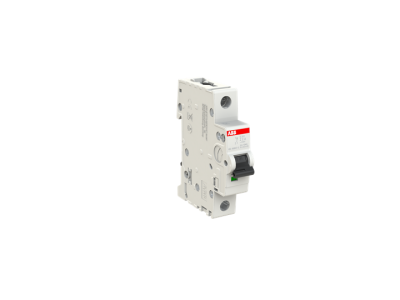

Wyłącznik nadprądowy 1P Z 2A 6kA, S201-Z2 | 2CDS251001R0278 ABB

Alternatywny kod produktu: 2CDS251001R0278

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-Z2 (symbol 2CDS251001R0278) to jednobiegunowe urządzenie ochronne o prądzie znamionowym 2 A, zaprojektowane do zabezpieczania obwodów końcowych przed skutkami zwarć i przeciążeń. Charakterystyka wyzwalania Z zapewnia szybkie wyłączenie przy małych przeciążeniach, co jest szczególnie korzystne w obwodach z wrażliwymi odbiornikami elektronicznymi. Zdolność wyłączania 6 kA gwarantuje skuteczną ochronę nawet w instalacjach o podwyższonym ryzyku zwarciowym. Dzięki standardowej szerokości modułu urządzenie łatwo montuje się w rozdzielnicach na szynie TH35.

• Prąd znamionowy 2 A: Zapewnia precyzyjne zabezpieczenie obwodów małej mocy, np. elektroniki użytkowej, sterowników czy transformatorów, bez ryzyka niepotrzebnych wyłączeń.
• Charakterystyka wyzwalania Z: Gwarantuje szybką reakcję na przeciążenia w wąskim zakresie, chroniąc podłączone urządzenia przed uszkodzeniem termicznym przy jednoczesnej odporności na krótkotrwałe prądy rozruchowe.
• Zdolność wyłączania 6 kA: Umożliwia bezpieczne przerwanie prądu zwarciowego o wysokiej wartości, co zwiększa poziom bezpieczeństwa całej instalacji.
• Jednobiegunowa konstrukcja (1P): Idealna do ochrony pojedynczych obwodów fazowych w instalacjach jednofazowych (230 V AC) oraz jako element rozdzielnic w systemach trójfazowych.
• Łatwy montaż na szynie TH35: Standardowa szerokość modułu (1 moduł) umożliwia szybki i wygodny montaż w rozdzielnicach bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Wyłącznik nadprądowy ABB S201-Z2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi wyłączników instalacyjnych. Urządzenie posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Dokładne informacje o normach referencyjnych znajdują się w karcie katalogowej producenta.

Zastosowanie

Wyłącznik nadprądowy S201-Z2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów o małym prądzie znamionowym, zwłaszcza przy obciążeniach o charakterystyce zbliżonej do odbiorników elektronicznych. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Sterowanie i ochrona obwodów elektroniki użytkowej: Zasilanie routerów, sterowników PLC, zasilaczy impulsowych, gdzie istotne jest szybkie wyłączenie przy przeciążeniu bez fałszywych zadziałań.
• Ochrona transformatorów małej mocy: Obwody z transformatorami dzwonkowymi, oświetleniowymi LED – charakterystyka Z dobrze radzi sobie z prądami rozruchowymi tych urządzeń.
• Obwody automatyki budynkowej: Zabezpieczenie linii do sterowników żaluzji, czujników, siłowników, gdzie bezpieczeństwo i pewność działania są krytyczne.
• Instalacje laboratoryjne i serwisowe: Ochrona stanowisk pomiarowych, urządzeń testowych i innych obwodów, w których wymagane jest precyzyjne zabezpieczenie przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz miejsce przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 2 A i warunków środowiskowych. Moment dokręcania zacisków oraz maksymalny przekrój przewodów – stosuj zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź poprawność połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S201-Z2? Charakterystyka Z cechuje się wąskim zakresem przeciążeń (zwykle 2–3 krotność prądu znamionowego) i szybkim czasem wyłączenia. Jest przeznaczona do ochrony obwodów z urządzeniami elektronicznymi oraz transformatorami, które mogą generować krótkotrwałe prądy rozruchowe.
• Jaki stopień ochrony (IP) ma wyłącznik? Montowany w rozdzielnicy wewnątrz budynku uzyskuje typową dla aparatury modułowej ochronę IP20. Oznacza to, że jest chroniony przed dotykiem palcem i ciałami stałymi ≥12 mm, ale nie jest odporny na wilgoć. W przypadku montażu na zewnątrz wymaga dodatkowej obudowy.
• Czy wyłącznik nadaje się do ochrony obwodów oświetleniowych? Tak, ale przy doborze charakterystyki należy uwzględnić rodzaj odbiorników. Dla standardowych żarówek LED z zasilaczem impulsowym charakterystyka Z sprawdzi się lepiej niż B, ponieważ zmniejsza ryzyko wyłączenia przy załączaniu. Zawsze zalecamy konsultację z projektantem instalacji.
