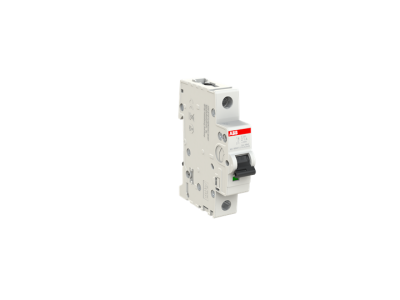

Wyłącznik nadprądowy 1P Z 1A 6kA, S201-Z1 | 2CDS251001R0218 ABB

Alternatywny kod produktu: 2CDS251001R0218

Opis i Kluczowe Cechy

Wyłącznik nadprądowy jednobiegunowy (1P) o charakterystyce wyzwalania Z, prądzie znamionowym 1 A i zdolności zwarciowej 6 kA z serii S200. Został zaprojektowany do ochrony instalacji przed skutkami zwarć i przeciążeń, a specyficzna charakterystyka Z zapewnia bardzo szybkie zadziałanie przy niskich prądach zwarciowych, co jest kluczowe w obwodach zawierających wrażliwe elementy półprzewodnikowe.

• Charakterystyka wyzwalania Z: błyskawiczne wyłączanie przy małych prądach zwarciowych – minimalizuje ryzyko uszkodzenia sterowników PLC, przekaźników, styczników i układów elektronicznych.
• Prąd znamionowy 1 A: idealnie dopasowany do zabezpieczania obwodów o małej mocy, np. w szafach automatyki, systemach sygnalizacji czy obwodach sterowania.
• Zdolność zwarciowa 6 kA: gwarantuje skuteczne i bezpieczne wyłączenie przy zwarciu w standardowych instalacjach niskiego napięcia, zgodne z wymaganiami dla rozdzielnic domowych i przemysłowych.
• Seria S200: sprawdzona konstrukcja wyłączników nadprądowych, ceniona w branży za niezawodność i powtarzalność parametrów.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania europejskich norm dotyczących wyłączników instalacyjnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Montowany i eksploatowany zgodnie z przeznaczeniem zapewnia bezpieczną pracę instalacji.

Zastosowanie

Charakterystyka Z została opracowana z myślą o ochronie obwodów, w których występują elementy wrażliwe na przeciążenia zwarciowe. Wyłącznik doskonale sprawdza się w instalacjach automatyki, sterowania i sygnalizacji.

• Zabezpieczanie obwodów zasilających przekaźniki, styczniki i moduły PLC w szafach sterowniczych.
• Stosowanie w obwodach z zasilaczami impulsowymi i układami półprzewodnikowymi (triaki, tyrystory).
• Ochrona obwodów sygnalizacji oraz układów sterowania w automatyce budynkowej i przemysłowej.
• Zastosowanie w podrozdzielnicach, gdzie wymagana jest selektywność i szybkie odcięcie zasilania przy zwarciu.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilające. Przekrój podłączanych przewodów należy dobrać do prądu znamionowego i warunków pracy. Moment dokręcania zacisków oraz szczegółowe wytyczne montażowe znajdują się w dokumentacji producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę Z, która gwarantuje bardzo szybkie wyłączanie przy prądach zwarciowych – typowo w zakresie od 2 do 3-krotności prądu znamionowego. Jest przeznaczona do ochrony obwodów z elementami elektronicznymi i półprzewodnikowymi.
• Jaki prąd znamionowy ma model S201-Z1? Prąd znamionowy wynosi 1 A. Wyłącznik stosuje się w obwodach o małym poborze mocy, np. w sterownikach PLC, układach automatyki lub sygnalizacji.
• Jaka jest zdolność zwarciowa wyłącznika? Znamionowa zdolność zwarciowa (Icn) to 6 kA. Dzięki temu wyłącznik zapewnia skuteczną ochronę w typowych warunkach zwarciowych występujących w instalacjach niskiego napięcia.
