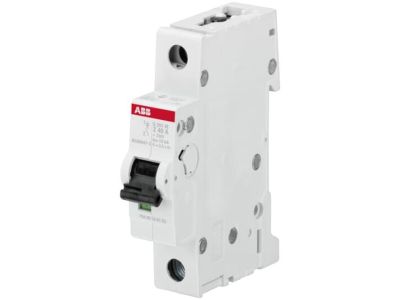

Wyłącznik nadprądowy 1P Z 1A 10kA, S201M-Z1 | 2CDS271001R0218 ABB

Alternatywny kod produktu: 2CDS271001R0218

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-fazowy 1P Z 1A (symbol 2CDS271001R0218) o zdolności wyłączania 10 kA to urządzenie z serii S200M przeznaczone do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka wyłączania Z zapewnia wysoką czułość na niewielkie prądy zwarciowe, co czyni go idealnym rozwiązaniem do zabezpieczania wrażliwych obwodów – np. obwodów elektronicznych, oświetlenia LED czy małych silników.

• Charakterystyka Z: Szybkie wyłączanie przy zwarciach o niewielkich wartościach prądu – chroni wrażliwe urządzenia przed uszkodzeniem.
• Zdolność wyłączania 10 kA: Skuteczna ochrona instalacji przy zwarciach o maksymalnym prądzie 10 000 A – minimalizuje ryzyko uszkodzeń kabli i aparatury.
• 1-fazowe wykonanie 1P: Kompaktowa konstrukcja do montażu na szynie DIN – oszczędza miejsce w rozdzielnicy.
• Prąd znamionowy 1 A: Precyzyjna ochrona obwodów o niskim poborze mocy, np. czujników, układów sterowania lub obwodów sygnalizacyjnych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE, potwierdzające zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik 1P Z 1A o zdolności wyłączania 10 kA znajduje zastosowanie w instalacjach wymagających wysokiej czułości na zwarcia i przeciążenia. Charakterystyka Z sprawdza się szczególnie w obwodach wrażliwych na nagłe wzrosty prądu.

• Ochrona obwodów oświetlenia LED i elektroniki sterującej w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów czujników, układów automatyki i sterowania w instalacjach przemysłowych.
• Ochrona niewielkich silników jednofazowych o niskim poborze mocy.
• Współpraca z systemami alarmowymi i sygnalizacyjnymi, gdzie kluczowa jest szybka reakcja na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zapewniając odpowiednią przestrzeń dla przewodów. Przewody zasilające należy podłączyć zgodnie z oznaczeniami na wyłączniku (L – faza, N – neutralny, jeśli występuje w obwodzie). Po montażu zaleca się przeprowadzenie testu działania – symulacja zwarcia za pomocą odpowiedniego urządzenia testującego.

FAQ

• Czym charakterystyka Z różni się od B, C lub D? Charakterystyka Z charakteryzuje się bardzo szybkim wyłączaniem przy zwarciach o niewielkich prądach (typowo 2–3-krotność prądu znamionowego). Jest zalecana do ochrony obwodów elektronicznych, podczas gdy charakterystyki B, C i D stosuje się odpowiednio do obwodów ogólnego przeznaczenia, oświetlenia i silników.
• Czy wyłącznik nadaje się do ochrony instalacji 3-fazowych? Nie – jest to wyłącznik 1-fazowy (1P), przeznaczony do instalacji jednofazowych. Do ochrony instalacji trójfazowych konieczne jest zastosowanie wyłączników 3P lub 3P+N.
• Jaka jest maksymalna obciążalność prądowa wyłącznika? Prąd znamionowy wyłącznika wynosi 1 A. Oznacza to, że chroniony obwód powinien być zaprojektowany na maksymalny prąd ciągły nieprzekraczający 1 A – w przeciwnym razie wyłącznik będzie się niepotrzebnie wyłączał.
