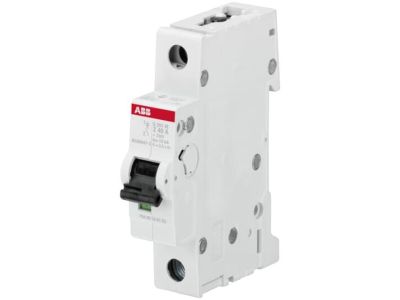

Wyłącznik nadprądowy 1P Z 16A 10kA, S201M-Z16 | 2CDS271001R0468 ABB

Alternatywny kod produktu: 2CDS271001R0468

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Z 16A (symbol 2CDS271001R0468) to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka Z zapewnia szybkie odłączenie w przypadku zwarć doziemnych o małej wartości prądu, co czyni go idealnym rozwiązaniem do ochrony obwodów z transformatorami, zasilaczami oraz długimi liniami kablowymi. Mechanizm wyzwalania termicznego chroni przed przeciążeniami, a elektromechaniczny – przed zwarciami, gwarantując kompleksową ochronę.

• Charakterystyka Z: Szybkie odłączanie przy zwarciach doziemnych o małej wartości prądu – kluczowe dla ochrony wrażliwych obwodów elektronicznych i zasilaczy.
• Znamionowy prąd wyłączania 16A: Optymalny dla obwodów oświetleniowych, gniazd wtykowych oraz zasilania urządzeń o średnim poborze mocy.
• Zdolność wyłączania 10kA: Zapewnia skuteczną ochronę nawet w instalacjach o znacznej mocy zwarciowej, typowych dla obiektów przemysłowych i komercyjnych.
• 1-biegunowa budowa: Kompaktowa konstrukcja ułatwia montaż w szafach i rozdzielnicach, oszczędzając miejsce w instalacji.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych – uniwersalne rozwiązanie dla każdej aplikacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa, co potwierdza oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy 1P Z 16A przeznaczony jest do ochrony obwodów elektrycznych w różnych typach instalacji, gdzie wymagane jest szybkie i niezawodne zabezpieczenie przed zwarciami i przeciążeniami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych w warsztatach, magazynach i halach przemysłowych.
• Ochrona wrażliwych urządzeń elektronicznych (np. zasilaczy, transformatorów) przed uszkodzeniem spowodowanym zwarciami doziemnymi.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako element układu selektywnego zabezpieczenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN, zachowując odpowiednie odstępy między innymi aparatami zgodnie z dokumentacją techniczną. Podłączenie przewodów powinno odbywać się zgodnie ze schematem montażowym, z zachowaniem odpowiedniego momentu dokręcania zacisków (zalecane 2 Nm). Po montażu konieczne jest przeprowadzenie testu funkcjonalnego – wyłącznik powinien natychmiast przerwać obwód przy zwarciu lub przeciążeniu.

FAQ

• Czym charakterystyka Z różni się od charakterystyk B, C i D? Charakterystyka Z charakteryzuje się bardzo szybkim odłączaniem przy zwarciach doziemnych o małej wartości prądu, co czyni ją idealną do ochrony obwodów z transformatorami i zasilaczami. W porównaniu do charakterystyk B (szybkie), C (standardowe) i D (dla dużych prądów rozruchowych) jest bardziej czuła na zwarcia doziemne.
• Jaki jest zakres prądów znamionowych dla wyłączników serii S200M? Wyłączniki serii S200M dostępne są w zakresie prądów znamionowych od 0,5A do 63A, co pozwala na dobór optymalnego zabezpieczenia dla każdej aplikacji.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, w ofercie dostępne są również wersje wielobiegunowe (2P, 3P, 4P), jednak opisywany model to 1-biegunowy wyłącznik Z 16A, dedykowany dla instalacji jednofazowych.
