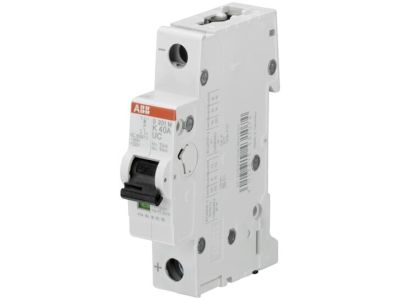

Wyłącznik nadprądowy 1P Z 1,6A 10kA, S201M-Z1,6UC | 2CDS271061R0258 ABB

Alternatywny kod produktu: 2CDS271061R0258

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-Z 1,6A (symbol 2CDS271061R0258) o charakterystyce Z i zdolności wyłączania zwarciowego 10kA to zaawansowane zabezpieczenie obwodów prądu stałego (DC) i przemiennego (AC). Przeznaczony do montażu na szynie DIN w rozdzielnicach, gwarantuje skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Charakterystyka Z zapewnia szybkie wyłączanie przy niewielkich przeciążeniach, co jest kluczowe dla ochrony wrażliwych obwodów elektronicznych i zasilaczy.

• Znamionowy prąd 1,6A: Precyzyjna ochrona dla obwodów o niskim poborze mocy, takich jak czujniki, sterowniki lub małe urządzenia pomiarowe.
• Charakterystyka Z: Szybkie wyłączanie przy minimalnym przecięciu prądu – ochrona wrażliwych komponentów przed uszkodzeniem spowodowanym przeciążeniami.
• Zdolność wyłączania zwarciowego 10kA: Wysoka odporność na zwarcia, zapewnia niezawodną ochronę instalacji nawet w warunkach zakłóceń sieciowych.
• Dwumodułowa konstrukcja (18mm): Kompaktowy rozmiar pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy, ułatwia montaż i integrację z innymi aparatami modułowymi.
• Zastosowanie DC i AC: Uniwersalność – praca zarówno w obwodach prądu stałego, jak i przemiennego, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Został zaprojektowany zgodnie z normami IEC 60898-1, IEC 60947-2 oraz posiada certyfikaty CE i UL. Posiada dopuszczenia do stosowania w instalacjach o napięciu do 440V DC i 400V AC.

Zastosowanie

Wyłącznik S201M-Z 1,6A znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach wrażliwej elektroniki i zasilaczy.

• Ochrona obwodów sterowania i automatyki – czujników, przekaźników, modułów PLC.
• Zabezpieczenie zasilaczy impulsowych i przetwornic napięcia w instalacjach przemysłowych i budynkowych.
• Ochrona obwodów pomiarowych i testowych w laboratoriach oraz stanowiskach serwisowych.
• Stosowanie w rozdzielnicach budynkowych jako dodatkowe zabezpieczenie dla obwodów o niskim prądzie.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Wyłącznik montować na szynie DIN w pozycji pionowej, zaczepiając go od góry i dociskając z dołu. Przed podłączeniem przewodów upewnić się o odpowiednim doborze ich przekroju (zalecane minimum 1,5mm² dla prądu 1,6A). Dokręcić śruby zaciskowe z zalecanym momentem 2Nm, aby zapewnić niezawodny kontakt elektryczny. Po montażu przeprowadzić test działania – ręczne wyłączanie powinno być płynne i pewne.

FAQ

• Do czego służy charakterystyka Z w wyłączniku? Charakterystyka Z zapewnia bardzo szybkie wyłączanie przy niewielkich przeciążeniach (od 2 do 3-krotności prądu znamionowego), co chroni wrażliwe urządzenia elektroniczne przed uszkodzeniem spowodowanym chwilowymi zakłóceniami.
• Czy wyłącznik nadaje się do obwodów 230V AC? Tak – wyłącznik jest przeznaczony do pracy zarówno w obwodach prądu przemiennego (AC) do 400V, jak i stałego (DC) do 440V. Charakterystyka Z sprawdza się w ochronie zasilaczy i urządzeń elektronicznych.
• Jaki jest maksymalny prąd zwarciowy, który wyłącznik może wyłączyć? Wyłącznik posiada zdolność wyłączania zwarciowego 10kA, co oznacza, że skutecznie przerwie obwód przy zwarciu o maksymalnym prądzie 10 000 amperów.
