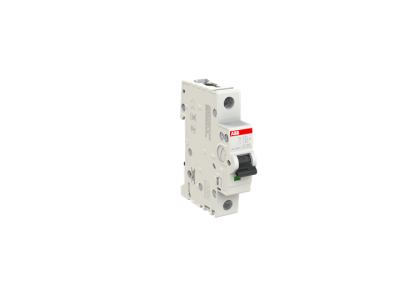

Wyłącznik nadprądowy 1P Z 0,5A 6kA, S201-Z0,5 | 2CDS251001R0158 ABB

Alternatywny kod produktu: 2CDS251001R0158

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S201-Z0,5 z serii S200 firmy ABB to jednobiegunowe urządzenie o charakterystyce Z i prądzie znamionowym 0,5 A, przeznaczone do ochrony instalacji przed skutkami przeciążeń i zwarć. Dzięki zdolności zwarciowej 6 kA zapewnia skuteczne przerywanie prądów w sytuacjach awaryjnych, co zwiększa bezpieczeństwo całej linii. Zacisk przyłączeniowy umożliwia podłączenie przewodów o przekroju do 35 mm², ułatwiając prace montażowe w rozdzielnicach modułowych.

• Charakterystyka Z: Dopasowana do obwodów z urządzeniami elektronicznymi (np. zasilacze, sterowniki) – wyzwalanie przy prądzie 2–3 krotności prądu znamionowego, co zapobiega zbędnym wyłączeniom przy rozruchu.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych w instalacjach o niskiej impedancji, chroniąc kable i odbiorniki przed termicznym uszkodzeniem.
• Opatentowany zacisk z płytką naciskową: Umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi specjalistycznych – skraca czas montażu i redukuje ryzyko poluzowania.
• Podwójne otwory przyłączeniowe: Otwór dla kabla znajduje się nad otworem łączącym szynę fazową, co poprawia widoczność i ułatwia okablowanie w rozdzielnicy.
• Szeroki zakres akcesoriów: Kompatybilność z modułami pomocniczymi (np. wyzwalaczami, sygnalizatorami) pozwala rozbudowywać funkcjonalność bez konieczności stosowania dodatkowych skrzynek.

Zgodność z Normami

Wyłącznik S201-Z0,5 jest zgodny z wymaganiami norm europejskich (IEC/EN 60898-1) i posiada certyfikat CE. Każde urządzenie przechodzi potrójnie intensywne testy jakości i wydajności przed dostawą, co potwierdza niezawodność w codziennej eksploatacji. Produkt dopuszczony do obrotu w krajach Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy z serii S200 sprawdza się tam, gdzie wymagana jest precyzyjna ochrona obwodów o charakterze pojemnościowym lub indukcyjnym. Idealny do:

• Ochrony obwodów sterowania i automatyki (PLC, przekaźniki, zasilacze impulsowe) przed zwarciami i przeciążeniami.
• Instalacji w rozdzielnicach przemysłowych i budynkowych, gdzie występują urządzenia z dużymi prądami rozruchowymi.
• Zabezpieczania obwodów oświetlenia LED, napędów bram i rolet, systemów alarmowych.
• Obwodów sygnalizacji i sterowania w szafach sterowniczych – jako element gwarantujący selektywność wyłączeń.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się o jego braku. Wyłącznik przeznaczony jest do montażu na szynie DIN TH35 (35 mm). Przekrój podłączanych przewodów powinien być dobrany do obciążenia zgodnie z normami – maksymalnie 35 mm² w przypadku przewodów sztywnych. Moment dokręcania zacisków przyłączeniowych stosować zgodnie z dokumentacją techniczną producenta (zalecany 2‑2,5 Nm). Należy zapewnić odpowiednią wentylację wewnątrz rozdzielnicy oraz nie przekraczać maksymalnej temperatury otoczenia (zwykle 40°C).

FAQ

• Czy wyłącznik S201-Z0,5 posiada podświetlenie? Nie, jest to standardowy wyłącznik nadprądowy bez wbudowanego podświetlenia. Do sygnalizacji stanu może być użyty moduł pomocniczy (np. styki pomocnicze lub sygnalizatory napięcia) z oferty akcesoriów serii S200.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W standardowej konfiguracji (montaż w rozdzielnicy) wyłącznik posiada stopień ochrony IP20. Zapewnia ochronę przed dotknięciem części pod napięciem palcem, ale nie jest odporny na wodę ani pył. W przypadku instalacji w trudnych warunkach należy zastosować dodatkową obudowę o wyższym IP.
• Do jakich obwodów najlepiej nadaje się charakterystyka Z? Charakterystyka Z (wyzwalanie 2‑3×I_n) jest optymalna do obwodów, w których występują krótkotrwałe prądy rozruchowe – np. przekaźniki, styczniki, zasilacze impulsowe, elementy automatyki. Nie poleca się jej do zabezpieczania silników ani transformatorów.
