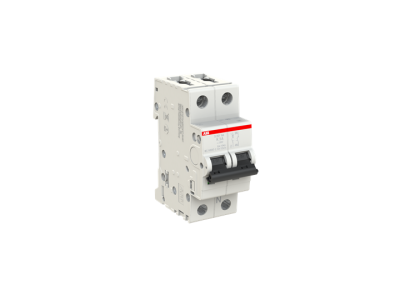

Wyłącznik nadprądowy 1P+N K 3A 6kA, S201-K3NA | 2CDS251103R0317 ABB

Alternatywny kod produktu: 2CDS251103R0317

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P+N o symbolu 2CDS251103R0317 z serii S201 to zaawansowane zabezpieczenie obwodów przed przeciążeniem i zwarciami. Charakterystyka K (zwłoczna) zapewnia selektywność działania w instalacjach narażonych na krótkotrwałe przeciążenia, np. układach z silnikami lub transformatorami. Wyłącznik wyposażony jest w opatentowany zacisk łączący z płytką naciskową, ułatwiający montaż i zapewniający pewny kontakt elektryczny.

• Charakterystyka K: Odpowiednia dla obwodów z silnikami, transformatorami lub odbiornikami indukcyjnymi – toleruje chwilowe przeciążenia, chroniąc jednocześnie przed zwarciami.
• Prąd znamionowy 3A: Zapewnia precyzyjną ochronę dla linii o małym obciążeniu, np. sterowania, czujników lub drobnych odbiorników.
• Zdolność zwarciowa 6kA: Chroni instalację przed skutkami zwarć, minimalizując ryzyko uszkodzeń kabli i aparatury.
• Zacisk przyłączeniowy do 35 mm²: Umożliwia bezpośrednie podłączenie szerokiego zakresu przekrojów przewodów, eliminując potrzebę stosowania dodatkowych końcówek.
• Otwór przyłączowy nad szyną fazową: Ułatwia okablowanie i poprawia czytelność schematu połączeń podczas montażu.

Zgodność z Normami

Wyłącznik spełnia wymogi norm międzynarodowych dotyczących bezpieczeństwa i ochrony przeciwporażeniowej (m.in. IEC 60898-1, IEC 60947-2). Posiada certyfikaty zgodności CE i jest dopuszczony do stosowania w instalacjach na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 1P+N znajduje zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach o charakterze indukcyjnym.

• Zabezpieczenie obwodów sterowania w szafach rozdzielczych przemysłowych.
• Ochrona linii zasilających silniki lub transformatory małej mocy.
• Instalacje automatyki budynkowej i systemów alarmowych.
• Rozdzielnice mieszkaniowe i obiekty komercyjne wymagające precyzyjnej ochrony obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN (35 mm) w pozycji pionowej. Przewody należy podłączać zgodnie z oznaczeniami L (faza) i N (neutralny), dokręcając zaciski momentem zgodnym z dokumentacją techniczną. Po montażu należy przeprowadzić testy działania (ręczne i automatyczne) oraz sprawdzić poprawność podłączenia.

FAQ

• Czy wyłącznik 1P+N chroni przed zwarciem? Tak – zdolność zwarciowa 6kA oznacza, że urządzenie wyłączy obwód przy zwarciu o natężeniu do 6000 A, chroniąc instalację przed uszkodzeniami.
• Jaka jest różnica między charakterystyką K a B lub C? Charakterystyka K charakteryzuje się większą tolerancją na krótkotrwałe przeciążenia indukcyjne (np. prądy rozruchowe silników), dlatego jest polecana do obwodów z odbiornikami o charakterze pojemnościowo-indukcyjnym.
• Czy wyłącznik nadaje się do montażu na zewnątrz? Stopień ochrony IP nie został określony w danych produktu. Ze względu na konstrukcję zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach chronionych przed wilgocią i pyłem.
