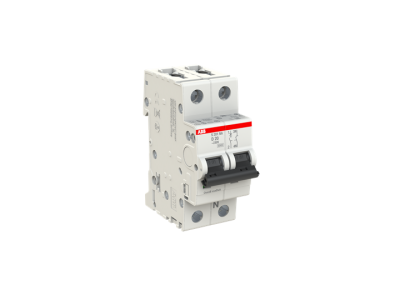

Wyłącznik nadprądowy 1P+N D 20A 6kA, S201-D20NA | 2CDS251103R0201 ABB

Alternatywny kod produktu: 2CDS251103R0201

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P+N (symbol S201-D20NA) o charakterystyce D i prądzie znamionowym 20A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczony do obwodów jednofazowych 230V, charakteryzuje się zdolnością wyłączania 6kA. Szeroki otwór przyłączeniowy (do 35 mm²) ułatwia montaż przewodów, a innowacyjny zacisk łączący z płytką naciskową zapewnia pewny i trwały kontakt.

• Charakterystyka D i prąd znamionowy 20A: Przeznaczony do zabezpieczania obwodów z większymi prądami rozruchowymi (np. silniki, transformatory), gdzie standardowe wyłączniki B nie wystarczają.
• Zdolność wyłączania 6kA: Wysoka wytrzymałość na zwarcia zapewnia niezawodną ochronę instalacji i urządzeń.
• Zacisk przyłączeniowy do 35 mm²: Umożliwia bezpośrednie podłączenie grubych przewodów bez konieczności stosowania końcówek kablowych, upraszczając montaż i redukując koszty.
• Szeroki otwór przyłączeniowy nad szyną fazową: Lepsza widoczność podczas okablowania i ułatwione wprowadzanie przewodów, skracające czas instalacji.
• Innowacyjny zacisk łączący z płytką naciskową: Gwarantuje pewny kontakt elektryczny i minimalizuje ryzyko poluzowania się połączenia podczas eksploatacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa. Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Wyłącznik nadprądowy S201-D20NA znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności zabezpieczeń, szczególnie tam, gdzie występują duże prądy rozruchowe.

• Zabezpieczanie obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających urządzenia o wysokim poborze mocy (np. klimatyzatory, pompy, silniki).
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych jako element zabezpieczający obwody maszyn i urządzeń.
• Montaż w instalacjach zewnętrznych (w obudowach o podwyższonym stopniu ochrony) zgodnie z lokalnymi przepisami.

Wskazówki Montażowe

Montaż wyłącznika musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu zasilającym. Urządzenie należy zamontować na standardowej szynie DIN (35 mm). Przewody podłączać zgodnie z oznaczeniami: L (faza) i N (neutralny). Moment dokręcania zacisków należy dostosować do wymagań producenta (zalecane 2,5–3,5 Nm). Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby potwierdzić prawidłowe działanie mechanizmu.

FAQ

• Czy wyłącznik nadaje się do zabezpieczania obwodów trójfazowych? Nie, jest to wyłącznik jednofazowy 1P+N, przeznaczony wyłącznie do obwodów 230V. Do obwodów trójfazowych należy stosować odpowiednie wyłączniki 3P lub 4P.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Bezpośrednie podłączenie możliwe jest dla przewodów o przekroju do 35 mm². Dla większych przekrojów konieczne jest zastosowanie końcówek kablowych.
• Czy wyłącznik posiada wskaźnik stanu pracy? Tak, standardowe wyłączniki serii S200 wyposażone są w mechaniczny wskaźnik położenia styku (załączony/wyłączony), ułatwiający diagnostykę stanu urządzenia.
