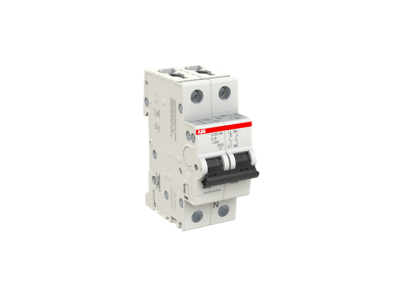

Wyłącznik nadprądowy 1P+N C 8A 6kA, S201-C8NA | 2CDS251103R0084 ABB

Alternatywny kod produktu: 2CDS251103R0084

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy z neutralnym (1P+N) serii S201-C8NA (symbol 2CDS251103R0084) o charakterystyce C i prądzie znamionowym 8A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada zintegrowany zacisk łączący z płytką naciskową, ułatwiający szybki i pewny montaż przewodów o przekroju do 35 mm². Otwór przyłączeniowy dla kabli umieszczony nad szyną fazową zwiększa czytelność okablowania i skraca czas prac instalacyjnych.

• Charakterystyka C: Zapewnia skuteczną ochronę obwodów oświetleniowych i gniazd wtykowych przed przeciążeniami i zwarciami o niskiej wartości prądu.
• Prąd znamionowy 8A: Optymalny dla zabezpieczenia obwodów oświetleniowych, gniazd jednofazowych lub dedykowanych linii zasilających urządzenia o niewielkim poborze mocy.
• Prąd zwarciowy 6kA: Wysoka zdolność wyłączania zwarć chroni instalację przed poważnymi uszkodzeniami w przypadku awarii.
• Zacisk łączący z płytką naciskową: Umożliwia szybki i bezpieczny montaż przewodów o przekroju do 35 mm² bez konieczności stosowania dodatkowych narzędzi.
• Przeznaczony do montażu na szynie DIN: Kompatybilny z szeroką gamą osprzętu modułowego, co ułatwia integrację w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz dyrektyw unijnych, posiadając oznaczenie CE. Przeznaczony do instalacji zgodnych z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S201-C8NA znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia jako element zabezpieczający przed skutkami zwarć i przeciążeń.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie linii zasilających gniazda wtykowe w pomieszczeniach biurowych, handlowych i przemysłowych.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element układu zabezpieczeń.
• Wykorzystanie w układach automatycznego sterowania i zasilania rezerwowego.

Wskazówki Montażowe

Montaż wyłącznika należy wykonać na szynie DIN w rozdzielnicy elektrycznej, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przewody należy podłączyć do zacisków zgodnie z oznaczeniem L (faza) i N (neutralny), stosując moment dokręcania zgodny z dokumentacją producenta. Po montażu należy przeprowadzić próbę działania, weryfikując prawidłowe zadziałanie mechanizmu wyzwalającego. W przypadku pracy w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkowe osłony zgodne z lokalnymi przepisami.

FAQ

• Jaka jest różnica między charakterystyką C a B w wyłącznikach nadprądowych? Charakterystyka C reaguje na zwarcia i przeciążenia o średnim prądzie – optymalna do zabezpieczenia obwodów gniazd wtykowych i oświetlenia. Charakterystyka B jest bardziej czuła i stosowana głównie w obwodach o niskim prądzie rozruchu, np. do silników.
• Czy wyłącznik można stosować w obwodach trójfazowych? Wyłącznik 1P+N przeznaczony jest do instalacji jednofazowych. Do ochrony obwodów trójfazowych należy stosować trzy wyłączniki jednofazowe lub specjalistyczne wyłączniki trójfazowe.
• Jakie jest maksymalne obciążenie chronionego obwodu przez ten wyłącznik? Wyłącznik o prądzie znamionowym 8A chroni obwód, którego całkowity pobór prądu nie przekracza 8A. Należy pamiętać o uwzględnieniu prądu rozruchu podłączanych urządzeń.
