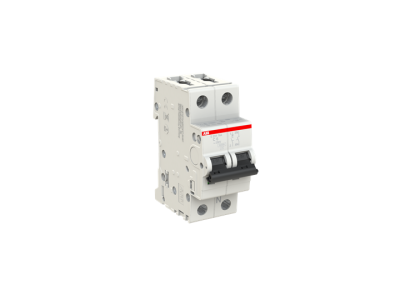

Wyłącznik nadprądowy 1P+N C 6A 6kA, S201-C6NA | 2CDS251103R0064 ABB

Alternatywny kod produktu: 2CDS251103R0064

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S201-C6NA (symbol 2CDS251103R0064) to jednobiegunowy wyłącznik instalacyjny z członem neutralnym (1P+N) o charakterystyce C i prądzie znamionowym 6 A. Dzięki zdolności wyłączania zwarciowej 6 kA zapewnia skuteczną ochronę obwodów przed skutkami zwarć i przeciążeń, podnosząc bezpieczeństwo instalacji. Urządzenie przeznaczone do montażu w rozdzielnicach na szynie TH35.

• Charakterystyka C (6 A): Gwarantuje selektywne wyzwalanie przy prądach zwarciowych w zakresie 5–10-krotności prądu znamionowego, co sprawdza się w obwodach z odbiornikami o charakterze rezystancyjno-indukcyjnym, np. silniki, oświetlenie, gniazda wtyczkowe.
• Zdolność wyłączania zwarciowa 6 kA: Zapewnia bezpieczne przerwanie prądów zwarciowych do 6 kA, minimalizując ryzyko uszkodzenia instalacji i urządzeń odbiorczych.
• Konfiguracja 1P+N: Ochrona bieguna fazowego oraz rozłączanie przewodu neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych – po wyłączeniu obwód jest całkowicie odizolowany.
• Prąd przemienny (AC): Dedytowany do instalacji prądu przemiennego, standardowego w budownictwie mieszkaniowym i komercyjnym.
• Kompaktowa budowa: Umożliwia łatwy montaż oraz oszczędność miejsca w rozdzielnicy (typowa szerokość 1 modułu 18 mm – dotyczy ogólnej zasady branżowej).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi oraz standardami DIN zapewnia bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S201-C6NA jest uniwersalnym elementem ochrony w rozdzielnicach głównych i podrozdzielnicach. Stosuje się go w obwodach jednofazowych o prądzie znamionowym do 6 A, przede wszystkim:

• Ochrona obwodów oświetleniowych (żarowe, LED, fluorescencyjne) przed zwarciami i przeciążeniami.
• Zabezpieczenie gniazd wtyczkowych ogólnego przeznaczenia w pomieszczeniach mieszkalnych i biurowych.
• Ochrona obwodów sterowania (np. styczników, przekaźników, PLC) gdzie wymagana jest charakterystyka C.
• Stosowany w instalacjach tymczasowych, np. na budowach, jako podstawowa ochrona rozdzielnic.

Wskazówki Montażowe

Montaż i demontaż wyłącznika powinien być wykonywany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy i upewnić się o braku napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym obwodu. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta (typowe dla tego typu aparatury to około 2–2,5 Nm). Po montażu sprawdzić poprawność połączeń oraz działanie wyłącznika.

FAQ

• Czy wyłącznik S201-C6NA nadaje się do ochrony obwodów trójfazowych? Nie. Jest to wyłącznik 1P+N przeznaczony wyłącznie do obwodów jednofazowych. Do obwodów trójfazowych należy stosować odpowiednie wyłączniki 3- lub 4-biegunowe.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony IP. Jako aparatura modułowa do rozdzielnic, zgodnie z ogólną zasadą branżową, przeznaczona jest do pracy w suchych pomieszczeniach (standardowo IP20, jeśli montowana w rozdzielnicy z odpowiednią obudową).
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C wyzwala w zakresie 5–10-krotności prądu znamionowego i jest zalecana do obwodów, w których mogą wystąpić umiarkowane prądy rozruchowe (np. silniki, transformatory, oświetlenie fluorescencyjne). W przypadku wątpliwości należy dobrać charakterystykę na podstawie specyfiki odbiorników.
