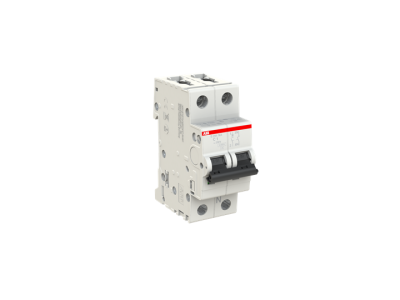

Wyłącznik nadprądowy 1P+N C 1A 6kA, S201-C1NA | 2CDS251103R0014 ABB

Alternatywny kod produktu: 2CDS251103R0014

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-C1NA (symbol 2CDS251103R0014) to kompaktowe urządzenie z serii S200, zaprojektowane do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Charakterystyka C zapewnia skuteczną ochronę odbiorników o niewielkim prądzie rozruchowym, takich jak oświetlenie LED czy małe silniki. Przeznaczony do montażu na szynie DIN, charakteryzuje się wysoką niezawodnością dzięki potrójnej kontroli jakości przed wprowadzeniem do sprzedaży.

• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia w obwodach o charakterze rezystancyjnym-indukcyjnym, np. w instalacjach oświetleniowych lub gniazdach.
• Prąd znamionowy 1A: Chroni obwody o niewielkim poborze mocy, zapobiegając uszkodzeniom izolacji i pożarom.
• Moc zwarciowa 6kA: Zdolność do wyłączenia zwarć o prądzie do 6000A, co gwarantuje skuteczną ochronę nawet w instalacjach o wyższej mocy.
• Montaż na szynie DIN: Szybki i trwały montaż w rozdzielnicach, kompatybilny z większością aparatury modułowej.
• Opatentowany zacisk łączący: Umożliwia szybkie i bezpieczne podłączanie przewodów o przekroju do 35 mm², z płytką naciskową ułatwiającą montaż.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i niezawodności wyłączników nadprądowych. Posiada certyfikaty zgodności z IEC 60898-1, EN 60898-1 oraz posiada oznaczenie CE. Zatwierdzony do stosowania w instalacjach na całym świecie, co potwierdza jego wszechstronność i wysoką jakość wykonania.

Zastosowanie

Wyłącznik nadprądowy S201-C1NA przeznaczony jest do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona obwodów oświetleniowych z lampami LED, halogenowymi lub tradycyjnymi.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach mieszkalnych, biurowych i handlowych.
• Ochrona silników małej mocy, np. wentylatorów, pomp lub urządzeń AGD.
• Stosowanie w rozdzielnicach budynków mieszkalnych, biurowców i obiektów przemysłowych jako element układu zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w chronionym obwodzie. Urządzenie montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem zaznaczonym na obudowie. Przewody podłączać do zacisków zgodnie z oznaczeniami L (faza) i N (neutralny), stosując odpowiednie momenty dokręcania (zalecane wartości znajdują się w dokumentacji technicznej). Po montażu przeprowadzić próbne załączenie i sprawdzić działanie wyłącznika poprzez symulację zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik S201-C1NA nadaje się do ochrony obwodów z silnikami? Charakterystyka C zapewnia skuteczną ochronę obwodów z silnikami o niewielkim prądzie rozruchowym, jednak nie jest zalecany do silników o dużych prądach rozruchowych (np. pompy głębinowe). Dla takich zastosowań należy wybrać wyłącznik o charakterystyce D.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do wyłącznika? Zacisk przyłączeniowy pozwala na bezpośrednie podłączenie przewodów o przekroju do 35 mm². W przypadku większych przekrojów należy stosować dodatkowe akcesoria, np. adaptery.
• Czy wyłącznik posiada wskaźnik stanu pracy? Tak, model S201-C1NA wyposażony jest w mechaniczny wskaźnik położenia styku (załączony/wyłączony), co ułatwia identyfikację stanu urządzenia.
