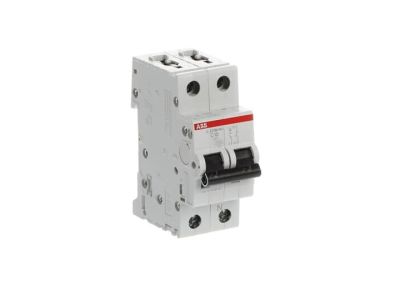

Wyłącznik nadprądowy 1P+N C 10A 10kA, S201M-C10NA | 2CDS271103R0104 ABB

Alternatywny kod produktu: 2CDS271103R0104

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P+N S201M-C10NA (symbol 2CDS271103R0104) to urządzenie z serii System pro M compact zaprojektowanej do ochrony obwodów przed zwarciami i przeciążeniami. Charakterystyka C (10A) oraz zdolność wyłączania 10kA przy 230/400V AC zapewniają niezawodną ochronę instalacji elektrycznych w budynkach mieszkalnych, obiektach komercyjnych i przemysłowych. Elastyczna konstrukcja 1P+N pozwala na oddzielne zabezpieczenie przewodu fazowego i neutralnego.

• Charakterystyka C 10A: Szybkie reagowanie na zwarcia i przeciążenia – idealne do zabezpieczenia gniazd wtykowych, oświetlenia oraz małych odbiorników przemysłowych z umiarkowanymi prądami rozruchowymi.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – minimalizuje ryzyko uszkodzenia instalacji nawet w przypadku awaryjnych skoków prądu.
• Konstrukcja 1P+N: Oddzielne zabezpieczenie przewodu fazowego i neutralnego – pełna ochrona obwodu, zgodna z normami instalacji elektrycznych.
• Modułowa budowa (1 moduł): Kompaktowa konstrukcja ułatwiająca montaż w rozdzielnicy na szynie DIN.
• Zgodność z serią S200M: Możliwość zabudowy styku pomocniczego od dołu – oszczędność miejsca w szafie rozdzielczej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona przed przeciążeniami i zwarciami w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (zastosowania przemysłowe). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w domowych oraz profesjonalnych instalacjach.

Zastosowanie

Wyłącznik nadprądowy S201M-C10NA przeznaczony jest do ochrony obwodów jednofazowych w instalacjach elektrycznych, gdzie wymagana jest wysoka niezawodność i kompatybilność z innymi elementami systemu.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów oświetleniowych w halach przemysłowych, magazynach i obiektach użyteczności publicznej.
• Współpraca z odbiornikami o umiarkowanych prądach rozruchowych (np. wentylatory, pompy, małe silniki).
• Stosowany w rozdzielnicach jako część zabezpieczeń obwodowych zgodnie z projektem instalacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, łącząc przewód fazowy z zaciskiem L i neutralny z zaciskiem N. Dokręcić wszystkie połączenia zgodnie z zalecanym momentem (patrz dokumentacja techniczna). Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o jego poprawnej pracy. Nie przekraczać maksymalnego prądu znamionowego obwodu.

FAQ

• Czy ten wyłącznik nadaje się do ochrony obwodów trójfazowych? Nie – jest to wyłącznik 1P+N przeznaczony wyłącznie do obwodów jednofazowych. Do zabezpieczenia obwodów trójfazowych należy stosować wyłączniki 3P lub 3P+N.
• Jaką rolę pełni charakterystyka C? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia i przeciążenia z umiarkowaną zwłoką czasową, co czyni go odpowiednim do zabezpieczenia obwodów z odbiornikami o średnich prądach rozruchowych (np. gniazda wtykowe, oświetlenie).
• Czy wyłącznik może być montowany w szafie z innymi aparatami serii S200M? Tak – wyłącznik jest kompatybilny z systemem S200M, co pozwala na swobodną kombinację z innymi elementami modułowymi tej serii, w tym z opcjonalnym stykiem pomocniczym.
