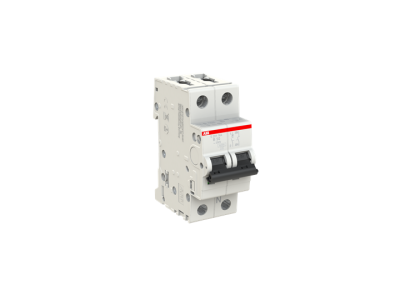

Wyłącznik nadprądowy 1P+N B 50A 6kA, S201-B50NA | 2CDS251103R0505 ABB

Alternatywny kod produktu: 2CDS251103R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P+N (typ B) o prądzie znamionowym 50A i zdolności zwarciowej 6kA (symbol 2CDS251103R0505) to urządzenie z serii S200 przeznaczone do ochrony obwodów jednofazowych przed przeciążeniem i zwarciami. Przeznaczony do montażu na szynie DIN w rozdzielnicach. Charakterystyka B zapewnia szybkie wyłączenie w przypadku zwarcia (3-5-krotność prądu znamionowego), co minimalizuje ryzyko uszkodzeń instalacji i pożaru.

• Prąd znamionowy 50A: Zapewnia ochronę linii zasilających o obciążeniu do 50A, np. obwodów gniazd 230V, małych maszyn przemysłowych lub instalacji oświetleniowych.
• Charakterystyka B: Szybkie reagowanie na zwarcia – odłącza zasilanie w 0,04s przy 3-krotnym prądzie znamionowym, co chroni urządzenia i przewody przed uszkodzeniem.
• Zdolność zwarciowa 6kA: Odporność na prądy zwarciowe do 6000A – standardowe warunki miejskich instalacji elektroenergetycznych.
• Zacisk łączący z płytką naciskową: Ułatwia montaż i zapewnia pewny kontakt elektryczny, eliminując ryzyko poluzowania się przewodu.
• Przekrój przewodów do 35 mm²: Bezpośrednie podłączanie kabli o dużych przekrojach bez konieczności stosowania dodatkowych złącz.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC 60898-1, EN 60898-1) oraz posiada certyfikaty CE i VDE. Zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Wyłącznik nadprądowy 1P+N B 50A 6kA znajduje zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony obwodów jednofazowych.

• Ochrona obwodów gniazd w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających maszyn i urządzeń o obciążeniu do 50A.
• Stosowanie w rozdzielnicach budynków jako element układu selektywnej ochrony.
• Instalacje oświetleniowe wymagające szybkiej reakcji na zwarcia (np. hale magazynowe, parkingi).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w instalacji. Wyłącznik montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem oznaczonym na obudowie. Przewody podłączać do zacisków zgodnie z oznaczeniami: L (faza) i N (neutralny). Dokręcać zaciski z momentem zgodnym z zaleceniami producenta (wg dokumentacji technicznej). Po montażu sprawdzić poprawność działania poprzez testowe wyłączenie przyciskiem TEST.

FAQ

• Jaka jest charakterystyka wyłącznika? Charakterystyka B oznacza szybkie reagowanie na zwarcia (3-5-krotność prądu znamionowego). Przeznaczona do zabezpieczenia obwodów gniazd, oświetlenia i małych odbiorników.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Wyłącznik 1P+N chroni jedynie obwód jednofazowy. Do ochrony instalacji trójfazowych należy stosować wyłączniki 3P lub 3P+N.
• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć? Bezpośrednie podłączenie kabli o przekroju do 35 mm². Dla większych przekrojów należy stosować dodatkowe złącza pośrednie.
