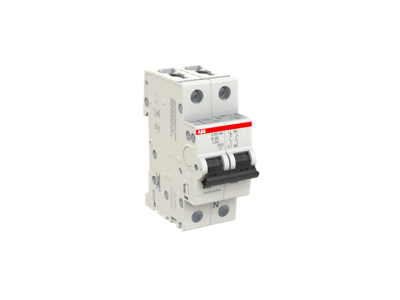

Wyłącznik nadprądowy 1P+N B 20A 6kA, S201-B20NA | 2CDS251103R0205 ABB

Alternatywny kod produktu: 2CDS251103R0205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P+N B 20A 6kA S201-B20NA (symbol 2CDS251103R0205) to automatyczny zabezpieczający element instalacji elektrycznej, przeznaczony do ochrony obwodów przed przeciążeniami oraz zwarciami. Charakteryzuje się prądem znamionowym 20A i zdolnością wyłączania zwarciowego 6kA. Wyposażony w zacisk łączący z płytką naciskową zapewnia szybki i pewny kontakt elektryczny. Przekrój przewodów do 35 mm² podłącza się bezpośrednio bez konieczności stosowania dodatkowych złącz.

• Prąd znamionowy 20A: Optymalna ochrona dla obwodów oświetleniowych, gniazd wtykowych 16A lub małych urządzeń o mocy do 4,6 kW (230V).
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Zacisk łączący z płytką naciskową: Umożliwia szybkie, bezpieczne i niezawodne podłączenie przewodów – redukcja ryzyka luźnych połączeń.
• Otwór przyłączowy nad szyną fazową: Ułatwia okablowanie przez wyraźne oddzielenie punktów podłączenia przewodów od szyny fazowej.
• Przekrój przewodów do 35 mm²: Kompatybilny z typowymi instalacjami – od przewodów 1,5 mm² po 35 mm² bez konieczności stosowania adapterów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich (PN-EN 60898-1, PN-EN 60947-2) dotyczących wyłączników nadprądowych. Został zaprojektowany zgodnie z międzynarodowymi standardami jakości i bezpieczeństwa, co potwierdza deklaracja zgodności CE.

Zastosowanie

Wyłącznik nadprądowy 1P+N S201-B20NA znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia jako element zabezpieczający obwody przed skutkami zwarć i przeciążeń.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych 16A w mieszkaniach, warsztatach i lokalach użytkowych.
• Ochrona małych urządzeń elektrycznych (np. komputerów, drukarek, urządzeń AGD) w obwodach dedykowanych.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako elementy zabezpieczające pod obciążenia o charakterze rezystancyjnym i indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zainstalować na szynie TH35 zgodnie z normami montażowymi. Przewody fazowy (L) i neutralny (N) wprowadzać odpowiednio do oznaczonych zacisków – faza do górnego, neutralny do dolnego (wersja 1P+N). Zaleca się stosowanie przewodów o odpowiednim przekroju (do 35 mm²) i dokręcenie zacisków z zalecanym momentem (patrz dokumentacja producenta). Po montażu przeprowadzić test funkcjonalny – załączenie i wyłączenie wyłącznika w warunkach próbnych.

FAQ

• Czy wyłącznik S201-B20NA nadaje się do ochrony obwodów trójfazowych? Nie – jest to wyłącznik 1P+N, przeznaczony do zabezpieczania jednego obwodu fazowego oraz neutralnego. Do układów trójfazowych wymagane są odpowiednie rozwiązania 3P lub 4P.
• Jaki jest zakres temperatur pracy wyłącznika? Znamionowo wyłącznik pracuje w zakresie od -25°C do +55°C, jednak zaleca się instalację w suchych, wentylowanych pomieszczeniach.
• Czy wyłącznik wymaga dodatkowych akcesoriów do montażu? Do montażu na szynie TH35 nie są wymagane dodatkowe akcesoria – urządzenie posiada zaczepy montażowe. Do ewentualnego plombowania można zastosować specjalne plomby plombownicze (dostępne opcjonalnie).
