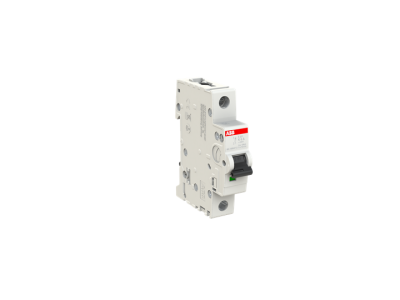

Wyłącznik nadprądowy 1P K 8A 6kA, S201-K8 | 2CDS251001R0407 ABB

Alternatywny kod produktu: 2CDS251001R0407

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-K8 (symbol 2CDS251001R0407) o prądzie znamionowym 8A i zdolności zwarciowej 6kA to kluczowy element zabezpieczający obwody przed skutkami zwarć i przeciążeń. Charakterystyka K (zwłoczna) zapewnia selektywność działania – idealny do zabezpieczenia obwodów z silnikami, transformatorami lub urządzeniami o wysokim prądzie rozruchowym. Napięcie znamionowe 230V AC, szeroki zakres przyłączanych przewodów (do 35 mm²) oraz patentowany zacisk łączący z płytką naciskową gwarantują szybki, bezpieczny montaż i niezawodne działanie.

• Prąd znamionowy 8A: Zapewnia ochronę obwodów o niewielkim poborze mocy, takich jak gniazda oświetleniowe, sterowniki, niewielkie maszyny.
• Charakterystyka K (zwłoczna): Ukierunkowana na zabezpieczenie obwodów z urządzeniami o wysokim prądzie rozruchowym – minimalizuje niepotrzebne wyłączenia.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia chroni instalację przed zniszczeniem w przypadku awarii.
• Zakres przewodów do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów (np. w instalacjach przemysłowych) bez stosowania dodatkowych złącz.
• Patentowany zacisk z płytką naciskową: Ułatwia montaż, zapewnia pewny kontakt elektryczny i redukuje ryzyko poluzowania się przewodu podczas eksploatacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz międzynarodowych standardów IEC 60898-1 i IEC 60947-2. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające jego przydatność do stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S201-K8 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami z uwzględnieniem specyficznych charakterystyk obciążeń.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających silniki, transformatory lub urządzenia z wysokim prądem rozruchowym w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako element układu selektywnego zabezpieczenia.
• Montaż w szafach sterowniczych maszyn i urządzeń wymagających precyzyjnej ochrony obwodów.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Wyłącznik montować na szynie DIN zgodnie z kierunkiem strzałki na urządzeniu. Przewody podłączać do dolnych zacisków (oznaczonych L), zaciskając je płytką naciskową – moment dokręcania powinien być zgodny z zaleceniami producenta (ok. 2,5 Nm). Po montażu przeprowadzić test działania – ręczne wyłączenie i ponowne załączenie powinno odbywać się płynnie, bez zacięć. Uwzględnić odpowiedni dobór przekroju przewodów i zabezpieczenie dodatkowe (np. wyłącznik RCD) w zależności od typu instalacji.

FAQ

• Czy charakterystyka K jest odpowiednia do zabezpieczenia silników? Tak – charakterystyka K (zwłoczna) jest dedykowana do ochrony obwodów z urządzeniami o wysokim prądzie rozruchowym, jak silniki, transformatory czy cewki styczników.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Do 35 mm² – możliwość bezpośredniego podłączenia grubych przewodów bez konieczności stosowania dodatkowych złącz.
• Czy wyłącznik posiada oznaczenie IP? Nie – stopień ochrony nie został określony w danych produktu. Zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach rozdzielniczych.
