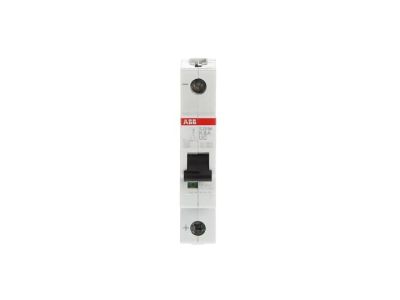

Wyłącznik nadprądowy 1P K 8A 10kA, S201M-K8UC | 2CDS271061R0407 ABB

Alternatywny kod produktu: 2CDS271061R0407

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy 1P K 8A (symbol 2CDS271061R0407) z charakterystyką K to kompaktowe rozwiązanie do ochrony obwodów przed zwarciami i przeciążeniami. Prąd znamionowy 8A sprawia, że nadaje się do zabezpieczania linii zasilających urządzenia o niewielkim poborze mocy. Wysoka zdolność wyłączania zwarciowego 10kA gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych. Charakterystyka K zapewnia szybkie działanie przy zwarciach, chroniąc instalację i podłączone urządzenia.

• 1-biegunowa budowa (1P): Prosta instalacja w rozdzielnicach – idealny do ochrony pojedynczego obwodu.
• Charakterystyka K: Szybkie działanie przy zwarciach, chroni wrażliwe urządzenia elektroniczne i obwody z silnikami.
• Prąd znamionowy 8A: Zapewnia odpowiednią ochronę dla linii zasilających odbiorniki o małym i średnim poborze mocy.
• Zdolność wyłączania zwarciowego 10kA: Skuteczna ochrona w instalacjach o wyższych prądach zwarciowych.
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy systemu o dodatkowe elementy (np. wyłączniki różnicowoprądowe, styczniki), ułatwiająca rozbudowę instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz normy europejskiej EN 60898-1. Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 1P K 8A znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami o charakterystyce K.

• Ochrona obwodów zasilających urządzenia elektroniczne (np. komputery, systemy sterowania, oświetlenie LED).
• Zabezpieczanie linii zasilających silniki o niewielkiej mocy (np. wentylatory, pompy).
• Ochrona obwodów w instalacjach domowych i małych obiektach przemysłowych.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako element systemu ochrony selektywnej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, pamiętając o odpowiednim dobraniu momentu dokręcenia zacisków (zgodnie z dokumentacją techniczną). Połączenia wykonywać przewodami o odpowiednim przekroju, dobranym do prądu znamionowego. Po montażu przeprowadzić test działania wyłącznika – sprawdzić, czy poprawnie reaguje na próbę zwarcia.

FAQ

• Czym charakterystyka K różni się od B lub C? Charakterystyka K zapewnia szybsze działanie przy zwarciach (niż B i C), co czyni ją odpowiednią do ochrony wrażliwych urządzeń elektronicznych i obwodów z silnikami.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Wyłącznik ma zdolność wyłączania zwarciowego 10kA – oznacza to, że skutecznie chroni obwód przy zwarciach o prądzie do 10 000 amperów.
• Czy wyłącznik można stosować w instalacjach DC? Tak, wyłącznik jest przystosowany do pracy zarówno w obwodach AC, jak i DC, co zwiększa jego uniwersalność.
