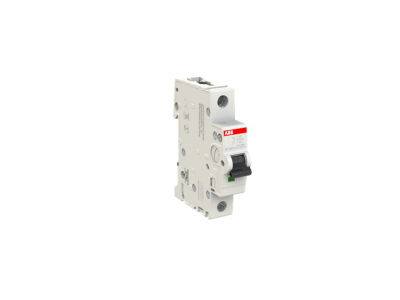

Wyłącznik nadprądowy 1P K 6A 6kA, S201-K6 | 2CDS251001R0377 ABB

Alternatywny kod produktu: 2CDS251001R0377

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-K6 (symbol 2CDS251001R0377) o prądzie znamionowym 6A i charakterystyce K to niezawodny element zabezpieczający obwody przed przeciążeniami i zwarciami. Dzięki otworowi przyłączeniowemu umieszczonemu nad szyną fazową ułatwia okablowanie i minimalizuje ryzyko błędów montażowych. Zintegrowany zacisk przyłączeniowy pozwala na bezpośrednie podłączanie przewodów o przekroju do 35 mm², co eliminuje konieczność stosowania dodatkowych złącz.

• Prąd znamionowy 6A: Precyzyjna ochrona obwodów o niewielkim poborze mocy, np. obwodów oświetleniowych lub sygnalizacji.
• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia – idealne dla obwodów z silnikami, transformatorami lub obciążeniami o dużym prądzie rozruchowym.
• Moc zwarciowa 6kA: Zapewnia skuteczną ochronę nawet w instalacjach o wyższych prądach zwarciowych.
• Bezpośrednie podłączanie przewodów do 35 mm²: Uproszczony montaż – jeden zacisk obsługuje szeroki zakres przekrojów, redukując liczbę połączeń i potencjalnych punktów awarii.
• Otwór przyłączeniowy nad szyną fazową: Ułatwia wprowadzanie i dokręcanie przewodów, zwiększając ergonomię pracy i precyzję montażu.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm europejskich (EN 60898-1, EN 60947-2) oraz posiada certyfikację CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik S201-K6 znajduje zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony obwodów o charakterze indukcyjnym lub rezystancyjnym. Charakterystyka K zapewnia szybkie wyłączenie w przypadku zwarć, co chroni czułe urządzenia przed uszkodzeniami.

• Ochrona obwodów oświetleniowych i sygnalizacji.
• Zabezpieczenie obwodów zasilających silniki, transformatory lub inne urządzenia o dużym prądzie rozruchowym.
• Stosowanie w rozdzielnicach mieszkaniowych, budynkach użyteczności publicznej i instalacjach przemysłowych.
• Wykorzystanie w układach automatyki i sterowania, gdzie wymagana jest szybka reakcja na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi modułami (min. 1 moduł). Przewody należy podłączyć do zacisku zgodnie z oznaczeniami na wyłączniku, zaciskając je momentem 2 Nm (stosować odpowiedni klucz dynamometryczny). Po montażu przeprowadzić test funkcjonalny – sprawdzić działanie wyłączania przy symulacji zwarcia.

FAQ

• Jaka jest różnica między charakterystyką K a B lub C? Charakterystyka K charakteryzuje się wysoką czułością na zwarcia i duże prądy rozruchowe (typowe dla obwodów z silnikami). Jest szybsza od charakterystyki B (standardowa) i C (do obwodów z niskimi prądami rozruchowymi), co zapewnia lepszą ochronę dla urządzeń indukcyjnych.
• Czy wyłącznik może być stosowany w obwodach trójfazowych? Tak, jednak w instalacjach trójfazowych należy stosować wyłączniki 3-biegunowe (np. S203-K6). Wyłącznik 1-biegunowy chroni tylko jeden przewód fazowy.
• Jakie akcesoria są dostępne dla serii S200? Szeroka gama akcesoriów obejmuje m.in. dźwignie zdalnego sterowania, wskaźniki stanu, zaślepki i adaptery do montażu na drzwiach szaf rozdzielczych. Pozwalają na pełną personalizację instalacji.
