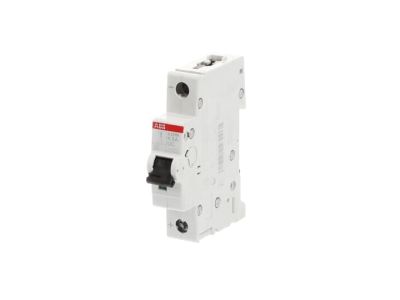

Wyłącznik nadprądowy 1P K 6A 10kA, S201M-K6UC | 2CDS271061R0377 ABB

Alternatywny kod produktu: 2CDS271061R0377

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-K6UC (symbol 2CDS271061R0377) o charakterystyce K i prądzie znamionowym 6A to element zabezpieczający instalacje elektryczne przed zwarciami i przeciążeniami w obwodach prądu stałego (DC) i przemiennego (AC). Wysoka zdolność zwarciowa 10kA gwarantuje skuteczną ochronę nawet w warunkach awaryjnych. Kompaktowa konstrukcja umożliwia montaż w rozdzielnicach modułowych.

• Charakterystyka K: Szybka reakcja na zwarcia i przeciążenia, szczególnie polecana do obwodów z silnikami, transformatorami i układami elektronicznymi o wysokich prądach rozruchowych.
• Prąd znamionowy 6A: Ochrona linii zasilających o małym i średnim obciążeniu, takich jak sterowania, czujniki lub obwody sygnalizacyjne.
• Zdolność zwarciowa 10kA: Skuteczne wyłączanie zwarć przy maksymalnym prądzie zwarciowym do 10kA – kluczowe w instalacjach o dużej mocy.
• Zastosowanie AC i DC: Uniwersalność – zabezpiecza zarówno obwody prądu przemiennego (np. gniazda 230V), jak i stałego (np. instalacje fotowoltaiczne, zasilacze).
• Montaż na szynie DIN: Kompaktowy kształt (1 moduł) ułatwia instalację w rozdzielnicach modułowych, oszczędza miejsce i przyspiesza montaż.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (dla AC) i PN-EN 60947-2 (dla DC), posiada deklarację zgodności CE oraz certyfikaty potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S201M-K6UC przeznaczony jest do ochrony obwodów elektrycznych w instalacjach domowych, przemysłowych i specjalistycznych, gdzie wymagana jest wysoka niezawodność zabezpieczenia.

• Ochrona obwodów sterowania i automatyki (PLC, falowniki, czujniki).
• Zabezpieczanie obwodów gniazd 230V w miejscach o małym obciążeniu (np. oświetlenie LED, urządzenia biurowe).
• Instalacje fotowoltaiczne i zasilacze DC – ze względu na możliwość stosowania w obwodach prądu stałego.
• Maszyny i urządzenia przemysłowe wymagające szybkiej reakcji na zwarcia (np. silniki, transformatory).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami. Przed rozpoczęciem prac upewnij się, że instalacja jest odłączona od napięcia. Wyłącznik montować na szynie DIN, zaciskając przewody zgodnie z kierunkiem strzałki na urządzeniu. Dokręcić śruby mocujące z zalecanym momentem (informacja w dokumentacji technicznej). Po montażu przeprowadzić próbę działania – wyłącznik powinien reagować na symulowane zwarcia. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką K a B lub C? Charakterystyka K charakteryzuje się szybką reakcją na zwarcia i przeciążenia, co sprawia, że jest idealna do zabezpieczania obwodów z silnikami lub układami o wysokich prądach rozruchowych. W porównaniu do charakterystyki B (1,4-4In) lub C (5-10In) reaguje szybciej przy niższych prądach.
• Czy wyłącznik nadaje się do instalacji fotowoltaicznej? Tak – dzięki możliwości stosowania w obwodach prądu stałego (DC) jest odpowiedni do ochrony stringów w instalacjach fotowoltaicznych.
• Jaką zdolność zwarciową ma wyłącznik? Zdolność zwarciowa wynosi 10kA – oznacza to, że skutecznie wyłącza zwarcia przy prądzie do 10kA, zapewniając ochronę instalacji.
