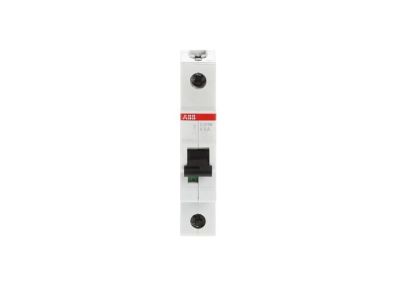

Wyłącznik nadprądowy 1P K 6A 10kA, S201M-K6 | 2CDS271001R0377 ABB

Alternatywny kod produktu: 2CDS271001R0377

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-K6 (symbol 2CDS271001R0377) o charakterystyce K i prądzie znamionowym 6A to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Zapewnia ochronę zarówno przed długotrwałymi przeciążeniami (wyzwalacz termiczny) jak i nagłymi zwarciami (wyzwalacz elektromechaniczny). Charakterystyka K czyni go idealnym do zabezpieczania obwodów z silnikami, transformatorami lub innymi odbiornikami o wysokich prądach rozruchowych.

• 1-biegunowa konstrukcja (1P): Umożliwia indywidualne zabezpieczenie jednego przewodu fazowego w obwodzie jednofazowym.
• Charakterystyka K: Szybka reakcja na zwarcia (podobnie jak charakterystyka B), ale z wyższym progiem wyzwalania termicznego – optymalna dla obwodów z odbiornikami indukcyjnymi.
• Prąd znamionowy 6A: Chroni obwody o niewielkim poborze mocy przed przeciążeniem przy długotrwałym obciążeniu.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – bezpieczna praca nawet w instalacjach o znacznych prądach zwarciowych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w zastosowaniach domowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dla wyłączników nadprądowych do użytku domowego) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskiego napięcia). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Wyłącznik S201M-K6 przeznaczony jest do zabezpieczania obwodów elektrycznych o charakterze indukcyjnym, gdzie występują wysokie prądy rozruchowe i nietypowe warunki zwarciowe.

• Ochrona obwodów zasilających silniki elektryczne (małej i średniej mocy).
• Zabezpieczenie transformatorów i dławików.
• Ochrona obwodów oświetleniowych z lampami wyładowczymi.
• Zastosowanie w instalacjach przemysłowych i komercyjnych wymagających precyzyjnego zabezpieczenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel SEP, wyłącznie w stanie beznapięciowym. Urządzenie należy zamontować na szynie DIN o szerokości 35mm, zachowując odpowiednie odstępy między sąsiednimi wyłącznikami (minimum 10mm). Przewody doprowadzające należy podłączyć do zacisków oznaczonych "L" (faza) i "N" (neutralny, jeśli występuje), dokręcając je z wymaganym momentem (zgodnie z dokumentacją techniczną). Charakterystyka K wymaga szczególnej uwagi przy doborze – sprawdź, czy chroniony obwód nie zawiera odbiorników o zbyt niskim prądzie rozruchowym.

FAQ

• Czym charakterystyka K różni się od charakterystyki B? Charakterystyka K posiada wyższy próg wyzwalania termicznego niż charakterystyka B, co czyni ją bardziej odpowiednią do zabezpieczania obwodów z odbiornikami indukcyjnymi (silniki, transformatory). Reaguje szybciej na zwarcia, ale pozwala na chwilowe przeciążenia podczas rozruchu.
• Czy wyłącznik można stosować w obwodzie trójfazowym? Tak, ale tylko do zabezpieczenia jednego przewodu fazowego. Do kompleksowej ochrony obwodu trójfazowego należy zastosować wyłącznik 3-biegunowy lub 3-biegunowy z neutralnym.
• Jakie są zalecane momenty dokręcania zacisków? Dokładne wartości momentu dokręcania nie zostały podane w danych produktu. Zaleca się stosowanie się do wymagań producenta (dokumentacja techniczna) lub standardowych wartości dla wyłączników modułowych (np. 2.5 Nm dla przewodów miedzianych o przekroju do 16mm²).
