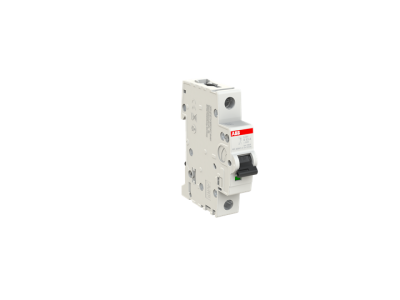

Wyłącznik nadprądowy 1P K 63A 6kA, S201-K63 | 2CDS251001R0607 ABB

Alternatywny kod produktu: 2CDS251001R0607

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-K63 (symbol 2CDS251001R0607) o prądzie znamionowym 63A i zdolności wyłączania 6kA to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w innowacyjny zacisk łączący z płytką naciskową gwarantuje pewny i bezpieczny kontakt elektryczny, ułatwiając zarówno montaż, jak i późniejszą obsługę. Otwór przyłączowy umieszczony nad szyną fazową poprawia widoczność podczas okablowania, minimalizując ryzyko błędów montażowych.

• Prąd znamionowy 63A: Zapewnia skuteczną ochronę obwodów o podwyższonym zapotrzebowaniu na moc, takich jak linie zasilające maszyny przemysłowe, rozdzielnice budynków wielorodzinnych lub obwody grzewcze.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia gwarantuje szybkie i niezawodne odcięcie zasilania w sytuacjach awaryjnych, chroniąc instalację i urządzenia.
• 1-biegunowa konstrukcja: Umożliwia precyzyjne zabezpieczenie wybranego obwodu fazowego bez konieczności odłączania neutralnego.
• Zacisk z płytką naciskową: Ułatwia szybki i bezpieczny montaż przewodów o przekroju do 35 mm², zapewniając trwały kontakt i minimalizując ryzyko poluzowania.
• Optymalizacja montażu: Otwór przyłączowy nad szyną fazową poprawia ergonomię pracy podczas okablowania, przyspieszając proces instalacyjny.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich serii EN 60898-1 oraz EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada oznaczenie CE i certyfikację IEC 60947-2, gwarantującą niezawodność w zastosowaniach przemysłowych i budowlanych.

Zastosowanie

Wyłącznik nadprądowy S201-K63 przeznaczony jest do ochrony pojedynczych obwodów jednofazowych przed skutkami przeciążeń i zwarć w instalacjach elektrycznych o podwyższonych wymaganiach.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o poborze prądu do 63A.
• Zabezpieczenie linii zasilających w budynkach użyteczności publicznej, takich jak szkoły, szpitale czy biurowce.
• Ochrona obwodów grzewczych, klimatyzacyjnych i wentylacyjnych w instalacjach HVAC.
• Stosowanie w rozdzielnicach budynków mieszkalnych i przemysłowych jako element systemu selektywnej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN w położeniu pionowym, zachowując odpowiednią odległość od innych elementów, aby zapewnić odpowiednią wentylację. Przewody należy podłączać zgodnie z oznaczeniami na korpusie wyłącznika (L – faza), dokręcając zaciski z odpowiednim momentem (zgodnie z dokumentacją techniczną). Po montażu należy przeprowadzić test działania – wyłącznik powinien natychmiast zadziałać przy symulacji zwarcia lub przeciążenia.

FAQ

• Jaki jest typ charakterystyki wyłącznika S201-K63? Typ K charakteryzuje się szybkim działaniem przy zwarciach (wyzwalanie magnetyczne) oraz umiarkowanym opóźnieniem przy przeciążeniach (wyzwalanie termiczne), co sprawdza się w obwodach z silnikami indukcyjnymi i transformatorami.
• Czy wyłącznik jest kompatybilny z akcesoriami serii S200? Tak – szeroka gama akcesoriów montowanych czołowo i bocznie (np. blokady, napędy zdalne, styki pomocnicze) pozwala na pełną integrację z systemami rozdzielnic.
• Jakie przewody można podłączyć bezpośrednio do wyłącznika? Do zacisku przyłączeniowego można podłączyć przewody o przekroju od 0,75 mm² do 35 mm² (zależnie od średnicy i materiału żyły). Dokładne dane znajdują się w dokumentacji technicznej produktu.
