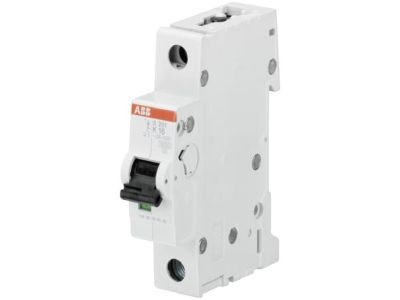

Wyłącznik nadprądowy 1P K 5A 6kA, S201-K5 | 2CDS251001R0357 ABB

Alternatywny kod produktu: 2CDS251001R0357

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-K5 (symbol 2CDS251001R0357) z serii S200 to zaawansowane zabezpieczenie przewodów w instalacjach elektrycznych. Charakterystyka K zapewnia odpowiednią reakcję na duże prądy rozruchowe, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów z silnikami lub transformatorami. Montaż na szynie DIN 35mm gwarantuje łatwą instalację w rozdzielnicach i szafach sterowniczych.

• Charakterystyka K: Szybka reakcja na zwarcia i przeciążenia, szczególnie skuteczna w obwodach z dużymi prądami rozruchowymi (np. silniki, transformatory).
• Prąd znamionowy 5A: Precyzyjna ochrona dla obwodów o niewielkim obciążeniu ciągłym.
• Zdolność łączeniowa 6kA: Zapewnia skuteczną ochronę w sieciach o niskim i średnim napięciu.
• Montaż na szynie DIN 35mm: Uniwersalna kompatybilność z większością rozdzielnic i szaf sterowniczych.
• Zaciski śrubowe 1-35mm²: Umożliwiają podłączenie szerokiego zakresu przekrojów przewodów, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60898 dotyczącej wyłączników nadprądowych do instalacji domowych i podobnych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S201-K5 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń, szczególnie w obwodach wymagających charakterystyki K.

• Zabezpieczanie obwodów z silnikami elektrycznymi o dużym prądzie rozruchowym.
• Ochrona transformatorów i układów zasilania z dużymi prądami chwilowymi.
• Stosowanie w rozdzielnicach budynków mieszkalnych i przemysłowych.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm, dokręcając zaciski śrubowe odpowiednim momentem (zgodnie z dokumentacją techniczną) dla przewodów o przekroju 1-35mm². Po montażu należy przeprowadzić testy funkcjonowania, sprawdzając poprawność działania mechanizmu wyzwalającego.

FAQ

• Do jakich obwodów najlepiej nadaje się charakterystyka K? Charakterystyka K jest zalecana do zabezpieczania obwodów z dużymi prądami rozruchowymi, takich jak silniki, transformatory, układy zasilania z dużymi prądami chwilowymi. Działa szybciej niż charakterystyka B lub C w przypadku zwarć.
• Jakie jest zalecane napięcie robocze tego wyłącznika? Dane produktu nie określają napięcia roboczego – wyłącznik jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z normą IEC/EN 60898.
• Czy wyłącznik posiada wyzwalacz termiczny? Tak, wyłącznik wyposażony jest w wyzwalacz termiczny reagujący na przeciążenia oraz wyzwalacz elektromagnetyczny reagujący na zwarcia, co zapewnia kompleksową ochronę instalacji.
