Wyłącznik nadprądowy 1P K 5A 10kA, S201M-K5UC | 2CDS271061R0357 ABB

Alternatywny kod produktu: 2CDS271061R0357

Opis i Kluczowe Cechy

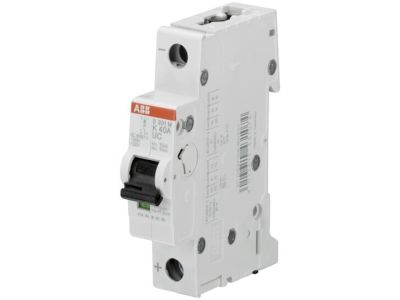

Wyłącznik nadprądowy 1-biegunowy K 5A (symbol 2CDS271061R0357, S201M-K5UC) to kompaktowe urządzenie z serii System pro M, zaprojektowane do ochrony obwodów zarówno prądu przemiennego (AC), jak i stałego (DC). Charakterystyka K zapewnia szybką reakcję na zwarcia i przeciążenia, co minimalizuje ryzyko uszkodzeń instalacji i odbiorników. Wysoka zdolność wyłączania zwarciowego 10kA gwarantuje skuteczną ochronę nawet w trudnych warunkach.

• Charakterystyka K: Szybkie działanie w przypadku zwarć i przeciążeń – chroni wrażliwe urządzenia i instalacje przed uszkodzeniami termicznymi.
• 1-biegunowa konstrukcja: Prosta instalacja w rozdzielnicach – idealne rozwiązanie do zabezpieczania pojedynczych obwodów.
• Zdolność wyłączania zwarciowego 10kA: Wysoka odporność na zwarcia, zapewnia niezawodną ochronę nawet w instalacjach o dużym obciążeniu.
• Zastosowania AC i DC: Uniwersalność – sprawdza się w instalacjach jedno- i trójfazowych prądu przemiennego oraz w obwodach stałoprądowych.
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe moduły (np. wyłączniki różnicowoprądowe, styki pomocnicze) bez konieczności wymiany całego urządzenia.

Zgodność z Normami

Wyłącznik spełnia wymogi norm międzynarodowych i europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Oznaczony znakiem CE, potwierdzającym zgodność z dyrektywami Unii Europejskiej. Dopuszczony do stosowania w instalacjach zgodnych z normami IEC 60898-1 i IEC 60947-2.

Zastosowanie

Wyłącznik nadprądowy 1P K 5A znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, zarówno w obwodach prądu przemiennego, jak i stałego.

• Ochrona obwodów zasilających maszyny przemysłowe i urządzenia o charakterystyce K (np. transformatory, silniki, układy elektroniczne).
• Zabezpieczenie linii zasilających w instalacjach fotowoltaicznych (DC) i systemach automatyki.
• Ochrona pojedynczych obwodów w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Stosowanie w szafach sterowniczych i układach napędowych wymagających szybkiej reakcji na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zgodnie z oznaczeniami biegunów. Połączenia elektryczne wykonać przewodami o odpowiednim przekroju (zgodnie z normami i lokalnymi przepisami). Dokręcić śruby zaciskowe z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania – symulować zwarcia i przeciążenia w celu weryfikacji poprawności działania.

FAQ

• Czym różni się charakterystyka K od charakterystyki B lub C? Charakterystyka K reaguje szybciej na zwarcia i przeciążenia, co sprawia, że jest dedykowana do ochrony obwodów z urządzeniami o wysokich prądach rozruchowych (np. silniki, transformatory). Charakterystyki B i C są wolniejsze i stosowane w obwodach ogólnych.
• Czy wyłącznik można stosować w instalacjach DC? Tak – wyłącznik 1P K 5A jest przystosowany do ochrony zarówno obwodów AC, jak i DC, co czyni go uniwersalnym rozwiązaniem w instalacjach hybrydowych.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zdolność wyłączania zwarciowego wynosi 10kA, co oznacza, że wyłącznik skutecznie przerwie obwód nawet przy zwarciu o takiej wartości.
