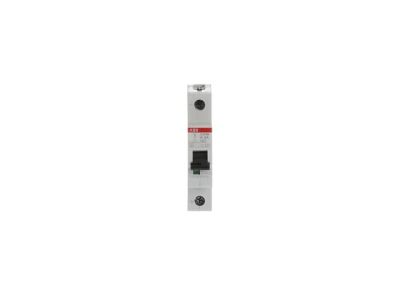

Wyłącznik nadprądowy 1P K 4A 10kA, S201M-K4UC | 2CDS271061R0337 ABB

Alternatywny kod produktu: 2CDS271061R0337

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy K 4A (symbol 2CDS271061R0337) przeznaczony jest do zabezpieczania obwodów prądu przemiennego (AC) i stałego (DC) przed skutkami zwarć i przeciążeń. Charakteryzuje się wysoką zdolnością zwarciową 10kA oraz kompaktową konstrukcją zgodną z systemem pro M, co ułatwia integrację z aparaturą modułową. Wysoka trwałość i elastyczność zastosowania sprawiają, że stanowi niezawodne rozwiązanie w instalacjach przemysłowych i budowlanych.

• 1-biegunowa konstrukcja (1P): Chroni pojedynczy przewód fazowy w obwodach jednofazowych, zapewniając selektywną ochronę przeciwporażeniową.
• Prąd znamionowy 4A: Idealny do zabezpieczania wrażliwych obwodów oświetleniowych, gniazd wtykowych o małym obciążeniu lub obwodów sterowania.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia gwarantuje skuteczną ochronę instalacji i urządzeń w przypadku awarii sieci.
• Zakres napięć AC/DC: Uniwersalne zastosowanie – od zasilania standardowych obwodów 230V AC po instalacje fotowoltaiczne i systemy 12/24V DC.
• System pro M: Kompatybilność z szeroką gamą akcesoriów modułowych ułatwia projektowanie i modernizację rozdzielnic.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i lokalnych dotyczących bezpieczeństwa instalacji elektrycznych. Posiada certyfikację CE oraz zgodność z normami IEC 60898-1, IEC 60947-2 i innymi standardami dla aparatury modułowej. Przeznaczony do pracy w środowiskach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 1-biegunowy K 4A znajduje szerokie zastosowanie w instalacjach wymagających precyzyjnego zabezpieczenia przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych jednofazowych w pomieszczeniach suchych (np. biura, warsztaty).
• Ochrona obwodów sterowania i automatyki w instalacjach przemysłowych.
• Stosowanie w instalacjach fotowoltaicznych (DC) oraz systemach zasilania awaryjnego (UPS).
• Wyposażenie rozdzielnic budowlanych i przemysłowych jako element selektywnej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm, dokręcając zaciski przewodów zgodnie z zalecanym momentem (szczegóły w dokumentacji technicznej). Przewody fazowe podłączać do zacisku 1, a obciążenie do zacisku 2. Po montażu przeprowadzić próbę działania mechanizmu wyzwalającego. Regularnie sprawdzać stan zacisków i połączeń – w przypadku obluzowania dokręcić.

FAQ

• Jaki jest typ charakterystyki wyłącznika? Charakterystyka typu K zapewnia szybkie wyzwalanie przy zwarciach, a także tolerancję na krótkotrwałe przeciążenia – idealna do ochrony obwodów z urządzeniami o zmiennym poborze mocy.
• Czy wyłącznik nadaje się do instalacji 3-fazowych? Wyłącznik 1-biegunowy chroni tylko jeden przewód fazowy. Do ochrony układów 3-fazowych należy zastosować trzy wyłączniki (system 3P) lub jeden wyłącznik 3-biegunowy.
• Jakie jest maksymalne napięcie pracy? Dane techniczne nie określają maksymalnego napięcia pracy. Zaleca się stosowanie zgodnie z parametrami instalacji (typowo do 250V AC/DC w obwodach niskiego napięcia).
