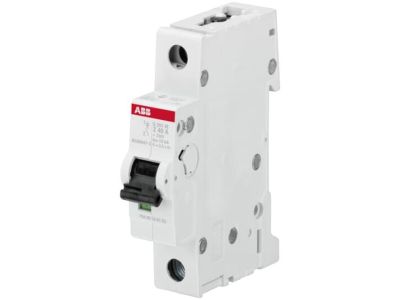

Wyłącznik nadprądowy 1P K 4A 10kA, S201M-K4 | 2CDS271001R0337 ABB

Alternatywny kod produktu: 2CDS271001R0337

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) o prądzie znamionowym 4A i charakterystyce K (symbol 2CDS271001R0337) to zaawansowane zabezpieczenie dla instalacji elektrycznych. Posiada podwójny mechanizm wyzwalania: termiczny do ochrony przed przeciążeniem i elektromechaniczny do ochrony przed zwarciem. Charakterystyka K zapewnia szybką reakcję na zwarcia oraz tolerancję na krótkotrwałe przeciążenia, co jest kluczowe w aplikacjach z silnikami, transformatorami lub układami o dużych prądach rozruchowych.

• Charakterystyka K: Szybkie odłączanie przy zwarciach i wyższa odporność na chwilowe przeciążenia – idealny do zabezpieczania obwodów z silnikami indukcyjnymi, transformatorami i układami z dużymi prądami rozruchowymi.
• Prąd znamionowy 4A: Precyzyjne zabezpieczenie obwodów o niskim poborze mocy, takich jak układy sterowania, czujniki czy obwody sygnalizacyjne.
• Zdolność wyłączania 10kA przy 230/400V AC: Skuteczna ochrona w instalacjach niskonapięciowych przed zwarciami o wysokiej energii.
• 1-biegunowa konstrukcja (1P): Kompaktowe rozwiązanie dla prostych obwodów jednofazowych, oszczędzające miejsce w rozdzielnicy.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa dla wyłączników nadprądowych, przez co nadaje się do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 (dla wyłączników instalacyjnych do użytku domowego) oraz IEC/EN 60947-2 (dla wyłączników przemysłowych). Posiada deklarację zgodności CE, co potwierdza jego zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 1P K 4A przeznaczony jest do zabezpieczania jednofazowych obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka K sprawia, że jest szczególnie polecany do ochrony wrażliwych urządzeń i układów.

• Zabezpieczanie obwodów z silnikami indukcyjnymi (małe silniki, wentylatory, pompy) o niskim prądzie znamionowym.
• Ochrona układów sterowania, czujników i obwodów sygnalizacyjnych w instalacjach przemysłowych i budynkowych.
• Aplikacje laboratoryjne i pomiarowe, gdzie wymagana jest szybka reakcja na zwarcia i stabilność przy chwilowych przeciążeniach.
• Instalacje oświetleniowe z lampami wyładowczymi lub układami o dużym prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, upewniając się o odpowiednim uziemieniu i spełnieniu wymagań dotyczących wolnej przestrzeni łukowej. Przewody fazowe należy podłączyć zgodnie z oznaczeniami na wyłączniku (wejście u góry, wyjście u dołu), stosując odpowiedni moment dokręcania (szczegóły w dokumentacji technicznej). Charakterystyka K wymaga odpowiedniego doboru zabezpieczenia wstępnego – sprawdź prąd zwarciowy w miejscu montażu.

FAQ

• Jaka jest różnica między charakterystyką K a B lub C? Charakterystyka K oferuje szybką reakcję na zwarcia (podobnie jak C) oraz wyższą tolerancję na chwilowe przeciążenia (podobnie jak K), co czyni ją idealną do zabezpieczania obwodów z silnikami i transformatorami, gdzie występują duże prądy rozruchowe.
• Czy wyłącznik może być stosowany w obwodach trójfazowych? Tak, ale tylko do zabezpieczania jednego bieguna. Do ochrony obwodów trójfazowych należy stosować wyłączniki 3-biegunowe lub odpowiednią kombinację 1-biegunowych.
• Jak dobrać prąd znamionowy wyłącznika? Prąd znamionowy powinien być dobrany zgodnie z maksymalnym prądem ciągłym chronionego obwodu, nieco powyżej prądu nominalnego odbiornika (np. silnika). W przypadku wątpliwości skonsultuj się z dokumentacją techniczną urządzenia lub projektem instalacji.
