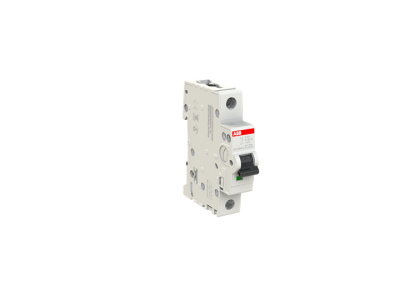

Wyłącznik nadprądowy 1P K 40A 6kA, S201-K40 | 2CDS251001R0557 ABB

Alternatywny kod produktu: 2CDS251001R0557

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-K40 o prądzie znamionowym 40A i charakterystyce K (symbol 2CDS251001R0557) to zaawansowane zabezpieczenie obwodów elektrycznych przed przeciążeniami i zwarciami. Wyposażony w patentowany zacisk łączący z płytką naciskową gwarantuje pewny kontakt i ułatwioną obsługę montażową. Przekroje przewodów do 35 mm² mogą być podłączone bezpośrednio bez dodatkowych akcesoriów.

• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia – optymalny wybór dla obwodów z dużymi prądami rozruchowymi (np. silniki, transformatory).
• Prąd znamionowy 40A: Stała ochrona obwodów o maksymalnym obciążeniu do 40A – zapobiega uszkodzeniom kabli i urządzeń.
• Maksymalna zdolność wyłączania 6kA: Zapewnia skuteczną ochronę nawet w przypadku zwarć o wysokiej energii.
• Patentowany zacisk z płytką naciskową: Ułatwia montaż i demontaż przewodów, minimalizuje ryzyko zwarcia podczas podłączania.
• Otwór przyłączowy nad szyną fazową: Usprawnia okablowanie i poprawia widoczność podczas prac instalacyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz DIN EN 60898. Posiada certyfikację CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S201-K40 przeznaczony jest do zabezpieczania jednofazowych obwodów elektrycznych wymagających szybkiego wyłączania w przypadku zwarć lub przeciążeń.

• Ochrona obwodów zasilających silniki elektryczne o prądzie znamionowym do 40A.
• Zabezpieczenie kabli i przewodów w rozdzielnicach budynków mieszkalnych i przemysłowych.
• Stosowanie w instalacjach oświetleniowych i gniazdkowych wymagających wysokiej niezawodności.
• Montaż w szafach sterowniczych i tablicach rozdzielczych jako element systemu zabezpieczeń.

Wskazówki Montażowe

Wyłącznik powinien być montowany przez wykwalifikowaną osobę z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN 35 mm, upewniając się, że zaciski są prawidłowo dokręcone (zalecany moment 2,5 Nm). Przewody o przekroju do 35 mm² należy podłączyć bezpośrednio do zacisku przyłączeniowego, zachowując odpowiednią kolejność faz. Po montażu należy przeprowadzić test działania poprzez symulację zwarcia – wyłącznik powinien zadziałać natychmiast.

FAQ

• Do jakich obwodów najlepiej nadaje się charakterystyka K? Charakterystyka K jest zalecana dla obwodów z dużymi prądami rozruchowymi (silniki, transformatory) oraz tam, gdzie wymagane jest szybkie odcięcie zasilania w przypadku zwarcia.
• Jakie przekroje przewodów można podłączyć bezpośrednio do wyłącznika? Wyłącznik S201-K40 umożliwia podłączenie przewodów o przekroju od 1 do 35 mm² bezpośrednio do zacisku przyłączeniowego.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem łukowym? Tak – konstrukcja wyłącznika z wbudowaną komorą gaszenia łuku chroni przed skutkami zwarć łukowych, minimalizując ryzyko pożaru.
