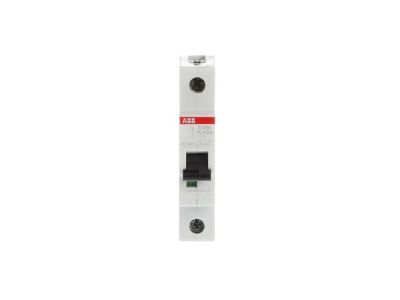

Wyłącznik nadprądowy 1P K 40A 10kA, S201M-K40 | 2CDS271001R0557 ABB

Alternatywny kod produktu: 2CDS271001R0557

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-K40 (symbol 2CDS271001R0557) o prądzie znamionowym 40A i charakterystyce K to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada dwa niezależne mechanizmy wyzwalania: termiczny (opóźniony) do ochrony przed przeciążeniem oraz elektromechaniczny do natychmiastowego wyłączania w przypadku zwarcia. Charakterystyka K zapewnia szybką reakcję na zwarcia w obwodach o charakterze indukcyjnym, takich jak silniki czy transformatory.

• Charakterystyka K: Szybkie wyzwalanie przy zwarciach, idealne zabezpieczenie dla obwodów z urządzeniami indukcyjnymi (silniki, cewki, transformatory).
• Prąd znamionowy 40A: Odpowiedni do zabezpieczania obwodów o obciążeniu do 40A – standardowe zastosowanie w instalacjach przemysłowych i komercyjnych.
• Zdolność wyłączania 10kA przy 230/400V AC: Gwarantuje skuteczną ochronę nawet w przypadku wysokich prądów zwarciowych w sieci.
• 1-biegunowa konstrukcja: Kompaktowe rozwiązanie do montażu na szynie DIN, oszczędzające miejsce w rozdzielnicy.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie wysokiej jakości i bezpieczeństwa pracy w instalacjach niskonapięciowych.

Zgodność z Normami

Wyłącznik S201M-K40 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznakowanie CE i jest przeznaczony do pracy w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S201M-K40 znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnego zabezpieczenia przed przeciążeniami i zwarciami, szczególnie w obwodach o charakterze indukcyjnym.

• Zabezpieczanie obwodów zasilających maszyny i urządzenia przemysłowe (silniki, transformatory, cewki).
• Ochrona obwodów oświetleniowych i gniazd w instalacjach komercyjnych (biura, sklepy, hale produkcyjne).
• Stosowanie w rozdzielnicach budynków mieszkalnych i obiektów użyteczności publicznej, gdzie wymagana jest wysoka niezawodność zabezpieczeń.
• Współpraca z innymi aparatami modułowymi w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiedni odstęp od innych aparatów. Przewody zasilające należy podłączyć do odpowiednich zacisków (L – faza, N – jeśli występuje w układzie). Dokręcenie śrub zaciskowych powinno odbywać się z wymaganym momentem (sprawdzić w dokumentacji producenta). Po montażu należy przeprowadzić test działania poprzez ręczne zwolnienie wyłącznika.

FAQ

• Czy charakterystyka K jest odpowiednia do zabezpieczania silników? Tak – charakterystyka K zapewnia szybkie wyzwalanie przy zwarciach, co chroni silniki przed uszkodzeniem przy nagłych przeciążeniach.
• Jaka jest maksymalna zdolność wyłączania tego wyłącznika? Zdolność wyłączania wynosi 10kA przy napięciu 230/400V AC, co oznacza, że skutecznie chroni instalację nawet przy wysokich prądach zwarciowych.
• Czy wyłącznik można stosować w instalacjach 1-fazowych? Tak – model 1-biegunowy S201M-K40 jest przeznaczony do pracy w układach jednofazowych 230V AC.
