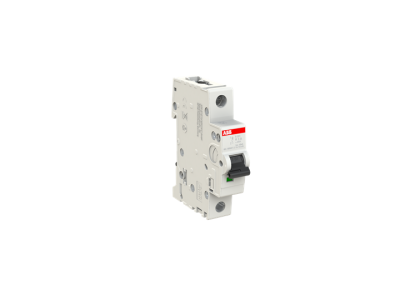

Wyłącznik nadprądowy 1P K 3A 6kA, S201-K3 | 2CDS251001R0317 ABB

Alternatywny kod produktu: 2CDS251001R0317

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-K3 (symbol 2CDS251001R0317) o charakterystyce K to zaawansowane zabezpieczenie instalacji elektrycznych przed skutkami zwarć i przeciążeń. Zaprojektowany do montażu na szynie DIN, charakteryzuje się wysoką odpornością na prądy zwarciowe (6 kA) i szerokim zakresem podłączanych przekrojów przewodów (do 35 mm²). Opatentowany zacisk łączący z płytką naciskową gwarantuje szybki, pewny montaż i demontaż bez ryzyka uszkodzenia przewodu.

• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia – idealny do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Prąd zwarciowy 6 kA: Zapewnia skuteczną ochronę sieci nawet w trudnych warunkach zwarciowych, minimalizując ryzyko uszkodzeń instalacji.
• Zakres podłączanych przewodów do 35 mm²: Możliwość bezpośredniego podłączenia grubych kabli bez stosowania dodatkowych akcesoriów, co upraszcza montaż.
• Opatentowany zacisk z płytką naciskową: Bezpieczny i szybki montaż, ochrona przewodu przed uszkodzeniem mechanicznym podczas zaciskania.
• Ułatwione okablowanie: Otwór przyłączeniowy dla kabli umieszczony nad otworem łączącym szynę fazową – lepsza widoczność i wygoda podczas prac instalacyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC 60898-1, IEC 60947-2) oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik S201-K3 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności i ochrony przed zwarciami oraz przeciążeniami, szczególnie w obwodach z odbiornikami o charakterze indukcyjnym.

• Zabezpieczanie obwodów gniazd w budynkach przemysłowych i biurowych.
• Ochrona linii zasilających silniki, pompy i inne urządzenia o wysokim prądzie rozruchowym.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako elementy rozdzielcze i zabezpieczające.
• Montaż w szafach sterowniczych i tablicach elektrycznych jako część złożonych systemów zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie montuje się na standardowej szynie DIN o szerokości 35 mm. Przewody podłączać zgodnie z oznaczeniami: L (faza) do zacisku górnego, a N (neutralny) – jeśli występuje – do zacisku dolnego. Zacisk należy dokręcić z zalecanym momentem (szczegóły w dokumentacji producenta). Przed uruchomieniem sprawdzić poprawność połączeń i brak luzów.

FAQ

• Czy wyłącznik S201-K3 nadaje się do zabezpieczania obwodów oświetleniowych? Tak, charakterystyka K reaguje szybciej niż standardowe wyłączniki B/C, co czyni go odpowiednim do ochrony obwodów z lampami LED, halogenowymi i innymi odbiornikami o charakterze impulsowym.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzymuje wyłącznik? Wyłącznik został zaprojektowany do pracy przy prądzie zwarciowym do 6 kA, co gwarantuje skuteczną ochronę instalacji w razie zwarcia.
• Czy wyłącznik można stosować w instalacjach 3-fazowych? Tak, jednak w układach 3-fazowych należy stosować wyłączniki 3-biegunowe lub odpowiednie kombinacje 1-biegunowych dla każdej fazy, zgodnie z projektem instalacji.
