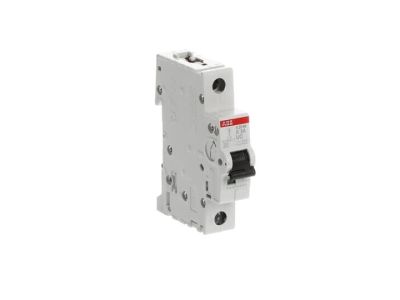

Wyłącznik nadprądowy 1P K 3A 10kA, S201M-K3UC | 2CDS271061R0317 ABB

Alternatywny kod produktu: 2CDS271061R0317

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-K3UC (symbol 2CDS271061R0317) o charakterystyce K i prądzie znamionowym 3A to zaawansowane rozwiązanie do ochrony obwodów prądu przemiennego (AC) i stałego (DC). Wysoka zdolność zwarciowa 10kA zapewnia skuteczną ochronę przed zwarciami, a kompaktowa konstrukcja ułatwia montaż w rozdzielnicach. Charakterystyka K gwarantuje selektywność zabezpieczeń w instalacjach wymagających szybkiego reagowania na przeciążenia.

• Charakterystyka K: Szybkie wyłączanie przy przeciążeniach i zwarciach, zapewnia selektywność zabezpieczeń w instalacjach przemysłowych i energetycznych.
• Prąd znamionowy 3A: Idealny do zabezpieczania wrażliwych obwodów o niskim poborze mocy, takich jak układy sterowania, sensory czy niewielkie napędy.
• Zdolność zwarciowa 10kA: Gwarantuje skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji.
• 1-biegunowa konstrukcja: Kompaktowy design ułatwia montaż w rozdzielnicach, oszczędzając miejsce w szafach sterowniczych.
• Zgodność z AC i DC: Uniwersalne zastosowanie w obwodach prądu przemiennego i stałego, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Wbudowana zdolność zwarciowa 10kA spełnia wymogi bezpieczeństwa dla instalacji przemysłowych i budowlanych.

Zastosowanie

Wyłącznik nadprądowy S201M-K3UC znajduje szerokie zastosowanie w instalacjach wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, zarówno w obwodach prądu przemiennego, jak i stałego.

• Ochrona układów sterowania i automatyki przemysłowej.
• Zabezpieczanie obwodów oświetleniowych w halach produkcyjnych.
• Ochrona napędów i silników o niewielkim poborze mocy.
• Instalacje fotowoltaiczne i systemy zasilania awaryjnego (DC).
• Rozdzielnice budynków mieszkalnych i komercyjnych – selektywna ochrona obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm, dokręcając zaciski przewodów zgodnie z zalecanym momentem 2Nm. Upewnić się, że biegun L (faza) jest podłączony do odpowiedniego zacisku. Po montażu przeprowadzić test funkcjonalny – kilkukrotne załączanie i wyłączanie w celu weryfikacji poprawności działania.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów DC? Tak, wyłącznik o charakterystyce K jest zaprojektowany do pracy zarówno w obwodach AC, jak i DC, co czyni go uniwersalnym rozwiązaniem.
• Jakie jest zalecane napięcie znamionowe? Napięcie znamionowe nie zostało określone w dostępnych danych. Sprawdź dokumentację techniczną produktu lub etykietę na urządzeniu.
• Czy wyłącznik można stosować w instalacjach fotowoltaicznych? Tak, dzięki zdolności pracy w obwodach DC, jest odpowiedni do ochrony systemów fotowoltaicznych.
