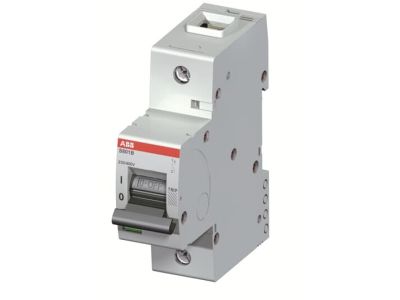

Wyłącznik nadprądowy 1P K 32A 16kA, S801B-K32 | 2CCS811001R0537 ABB

Alternatywny kod produktu: 2CCS811001R0537

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801B-K32 (symbol 2CCS811001R0537) o prądzie znamionowym 32A i charakterystyce K to zaawansowane zabezpieczenie obwodów elektrycznych. Posiada zdolność wyłączania 16kA przy napięciu 230/400V, co gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami. Dwa mechanizmy wyzwalające – termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) – zapewniają kompleksową ochronę instalacji.

• Charakterystyka K: Szybka reakcja na zwarcia i przeciążenia, szczególnie polecana do ochrony obwodów z silnikami, transformatorami i odbiornikami o dużych prądach rozruchowych.
• Zdolność wyłączania 16kA: Zapewnia skuteczną ochronę sieci niskiego napięcia przed zwarciami o dużej energii.
• Zacisk klatkowy: Szybki i niezawodny montaż przewodów, redukuje ryzyko poluzowania się złącza podczas eksploatacji.
• Zgodność z normami IEC/EN 60947-2 i EN 60898-1: Spełnia najwyższe standardy bezpieczeństwa dla aparatury łączeniowej.
• Zastosowanie uniwersalne: Od instalacji mieszkaniowych po przemysłowe – dzięki wysokiej niezawodności i szerokiej akceptacji międzynarodowej.

Zgodność z Normami

Wyłącznik S801B-K32 spełnia wymagania normy IEC/EN 60947-2 (aparatura łączeniowa i sterownicza) oraz EN 60898-1 (wyłączniki nadprądowe do instalacji domowych). Posiada certyfikaty CE i jest dopuszczony do stosowania w sieciach 230/400V. Przechodzi rygorystyczne testy bezpieczeństwa, w tym odporność na zwarcia i przeciążenia.

Zastosowanie

Wyłącznik nadprądowy S801B-K32 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń, szczególnie w aplikacjach wymagających szybkiej reakcji na zmiany prądu.

• Ochrona obwodów zasilających silniki elektryczne – charakterystyka K redukuje ryzyko fałszywych wyłączeń podczas rozruchu.
• Zabezpieczenie obwodów zasilających transformatory i urządzenia o dużych prądach rozruchowych.
• Instalacje przemysłowe – maszyny, linie produkcyjne, układy napędowe.
• Budynki komercyjne – centra handlowe, biurowce, hotele.
• Instalacje mieszkaniowe zasilające odbiorniki o wysokim poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w całym obwodzie. Wyłącznik montować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (zalecane minimum 5mm). Przewody podłączać do zacisków klatkowych, dokręcając je z odpowiednim momentem (szczegóły w dokumentacji producenta). Upewnić się, że napięcie robocze i prąd znamionowy są zgodne z parametrami instalacji. Po montażu przeprowadzić test działania poprzez symulację zwarcia.

FAQ

• Czy charakterystyka K jest odpowiednia do ochrony silników? Tak – charakterystyka K jest zaprojektowana specjalnie do ochrony obwodów z odbiornikami o dużych prądach rozruchowych, takich jak silniki i transformatory.
• Jakie jest maksymalne napięcie robocze wyłącznika? Wyłącznik S801B-K32 jest przystosowany do pracy w sieciach o napięciu do 230/400V.
• Czy wyłącznik posiada zabezpieczenie przeciwzwarciowe? Tak – elektromechaniczny mechanizm wyzwalający zapewnia szybkie odłączenie w przypadku zwarcia, chroniąc instalację przed uszkodzeniem.
