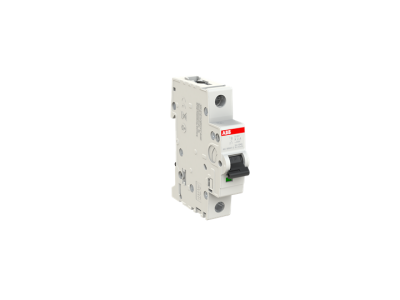

Wyłącznik nadprądowy 1P K 2A 6kA, S201-K2 | 2CDS251001R0277 ABB

Alternatywny kod produktu: 2CDS251001R0277

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-K2 (symbol 2CDS251001R0277) to jednobiegunowe urządzenie ochronne przeznaczone do instalacji o napięciu przemiennym. Dzięki charakterystyce K oraz prądowi znamionowemu 2 A zapewnia skuteczną ochronę obwodów z obciążeniami indukcyjnymi, takimi jak silniki czy transformatory. Zdolność wyłączania 6 kA gwarantuje bezpieczne przerwanie prądów zwarciowych, chroniąc przewody i odbiorniki przed uszkodzeniem.

• Charakterystyka wyzwalania K: Odpowiednia do obwodów z obciążeniami indukcyjnymi – wyzwalanie magnetyczne w zakresie 8–12×I_n umożliwia pracę bez zbędnych wyłączeń podczas rozruchu silników.
• Prąd znamionowy 2 A: Precyzyjna ochrona obwodów o małym poborze prądu, np. sterowników, przekaźników lub oświetlenia LED, bez ryzyka przegrzania żył przewodów.
• Zdolność wyłączania 6 kA: Skuteczne wyłączanie nawet silnych zwarć w sieciach o impedancji pętli zwarcia zgodnej z parametrami sieci TT, TN lub IT.
• Konstrukcja jednobiegunowa (1P): Łatwy montaż na szynie TH35, zajmuje jeden moduł (18 mm), co oszczędza miejsce w rozdzielnicy.
• Wskaźnik położenia styku: Przezroczyste okienko umożliwia szybką kontrolę stanu załączenia/wyłączenia bez dotykania elementów pod napięciem.

Zgodność z Normami

Wyłącznik ABB S201-K2 jest zgodny z europejskimi normami dla wyłączników nadprądowych oraz posiada oznakowanie CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami dyrektyw unijnych. Produkt spełnia rygorystyczne testy fabryczne ABB gwarantujące niezawodność w warunkach eksploatacyjnych.

Zastosowanie

Dzięki charakterystyce K i niskiemu prądowi znamionowemu, wyłącznik nadaje się do ochrony obwodów, w których występują krótkotrwałe, wysokie prądy rozruchowe. Stosowany jest zarówno w instalacjach przemysłowych, jak i budynkach mieszkalnych.

• Ochrona obwodów silników indukcyjnych małej mocy (wentylatory, pompy, kompresory).
• Zabezpieczenie transformatorów sterowniczych i zasilaczy impulsowych w szafach sterowniczych.
• Ochrona obwodów oświetlenia LED z dużymi prądami ładowania kondensatorów.
• Stosowanie w rozdzielnicach podrzędnych jako zabezpieczenie odbiorników wymagających charakterystyki K.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów dobierz do prądu znamionowego 2 A oraz warunków zwarciowych (min. 1,5 mm² Cu). Moment dokręcania zacisków zgodnie z dokumentacją producenta (zalecany 2,0 Nm). Po montażu sprawdź poprawność połączeń i działanie wyzwalaczy.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S201-K2? Charakterystyka K oznacza wyzwalanie magnetyczne w zakresie 8–12 krotności prądu znamionowego. Jest przeznaczona do obwodów z obciążeniami indukcyjnymi, np. silników, transformatorów.
• Jaka jest zdolność wyłączania zwarciowego? Wyłącznik ma zdolność wyłączania 6 kA, co pozwala bezpiecznie przerywać prądy zwarciowe w typowych sieciach niskiego napięcia.
• Czy mogę użyć tego wyłącznika do ochrony silnika? Tak, charakterystyka K jest zalecana do zabezpieczania silników małej mocy oraz innych odbiorników o charakterze indukcyjnym, pod warunkiem że prąd znamionowy 2 A jest odpowiedni do obwodu.
