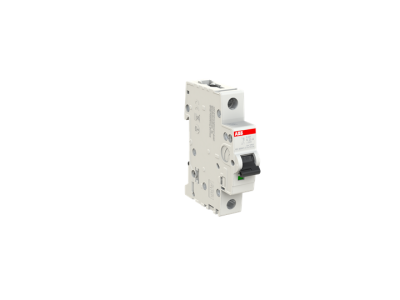

Wyłącznik nadprądowy 1P K 25A 6kA, S201-K25 | 2CDS251001R0517 ABB

Alternatywny kod produktu: 2CDS251001R0517

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy K 25A (symbol 2CDS251001R0517) z serii S201 to wysokiej jakości aparat zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Charakteryzuje się klasą wyzwalania K, co czyni go idealnym rozwiązaniem do ochrony obwodów z odbiornikami o charakterze indukcyjnym (np. silniki, transformatory). Opatentowany zacisk łączący z płytką naciskową gwarantuje pewny kontakt i ułatwia montaż, a specjalne ułożenie otworów przyłączeniowych zwiększa widoczność podczas okablowania.

• Klasa wyzwalania K: Szybka reakcja na zwarcia i przeciążenia w obwodach indukcyjnych – minimalizuje ryzyko uszkodzeń urządzeń.
• Prąd znamionowy 25A: Zapewnia ochronę obwodów o mocy dostosowanej do typowych zastosowań przemysłowych i instalacji elektrycznych.
• Moc zwarciowa 6kA: Odpowiada za skuteczną ochronę w przypadku zwarć – gwarantuje bezpieczeństwo instalacji.
• Bezpośrednie podłączenie przewodów do 35 mm²: Umożliwia szybki i bezproblemowy montaż nawet grubych przewodów bez konieczności stosowania dodatkowych akcesoriów.
• Opatentowany zacisk z płytką naciskową: Zapewnia pewny kontakt elektryczny i ułatwia obsługę – redukuje ryzyko luźnych połączeń.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada certyfikat CE. Przechodzi rygorystyczne testy jakościowe i wydajnościowe, co potwierdza jego niezawodność w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy 1P K 25A znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach z odbiornikami indukcyjnymi.

• Ochrona obwodów zasilania silników elektrycznych i transformatorów.
• Zabezpieczenie linii zasilających w rozdzielnicach przemysłowych i budynkowych.
• Stosowanie w instalacjach, gdzie wymagana jest wysoka odporność na zwarcia (np. obwody z dużymi prądami rozruchowymi).
• Montaż w szafach sterowniczych i tablicach rozdzielczych niskiego napięcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zainstalować na szynie DIN o szerokości 35 mm. Przewody podłączać zgodnie z oznaczeniami: faza L (górne złącze), wyjście przewodu zabezpieczanego (dolne złącze). Dokręcić zaciski z wymaganym momentem obrotowym (szczegóły w dokumentacji producenta). Przed montażem upewnić się, że prąd znamionowy wyłącznika jest odpowiedni dla chronionego obwodu.

FAQ

• Do jakich obwodów najlepiej nadaje się ten wyłącznik? Klasa wyzwalania K sprawia, że jest on idealny do ochrony obwodów z odbiornikami indukcyjnymi (silniki, transformatory), gdzie występują duże prądy rozruchowe i charakterystyka zwarciowa wymaga szybkiej reakcji.
• Jakie przewody można podłączyć bezpośrednio do wyłącznika? Przewody o przekroju do 35 mm² mogą być podłączone bezpośrednio za pomocą zacisku przyłączeniowego bez konieczności stosowania dodatkowych akcesoriów.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem łukowym? Nie – wyłącznik nadprądowy nie posiada wbudowanego zabezpieczenia przeciwłukowego. W przypadku ryzyka wystąpienia zwarć łukowych zaleca się stosowanie dodatkowych urządzeń ochronnych.
